Elección de una correa trapecial
6/15/2026
Partimos de un motor:
Con una potencia P = 3.75 kW
Gira a 1750 rpm

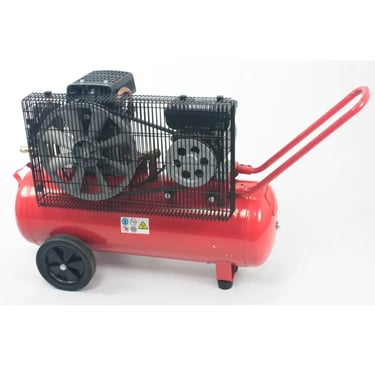

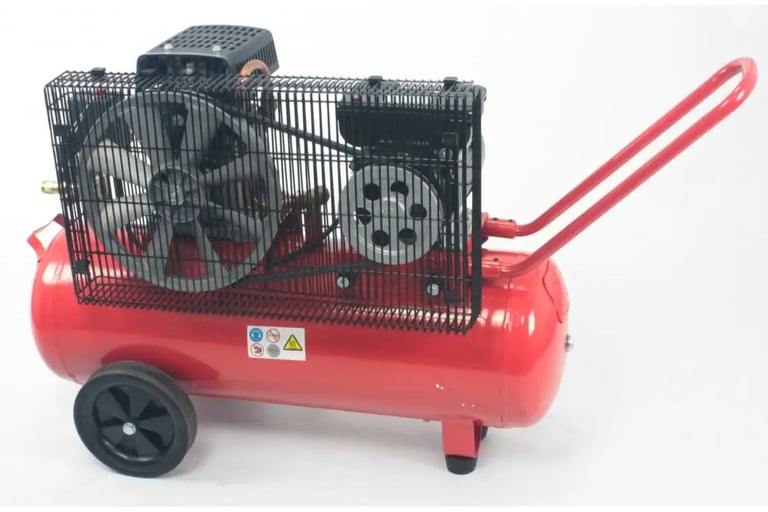

Acoplado a un compresor.
Relación de transmisión 2:1
Distancia inicial entre eje motor y eje compresor de 300 mm
Horas de uso al día: 8 horas

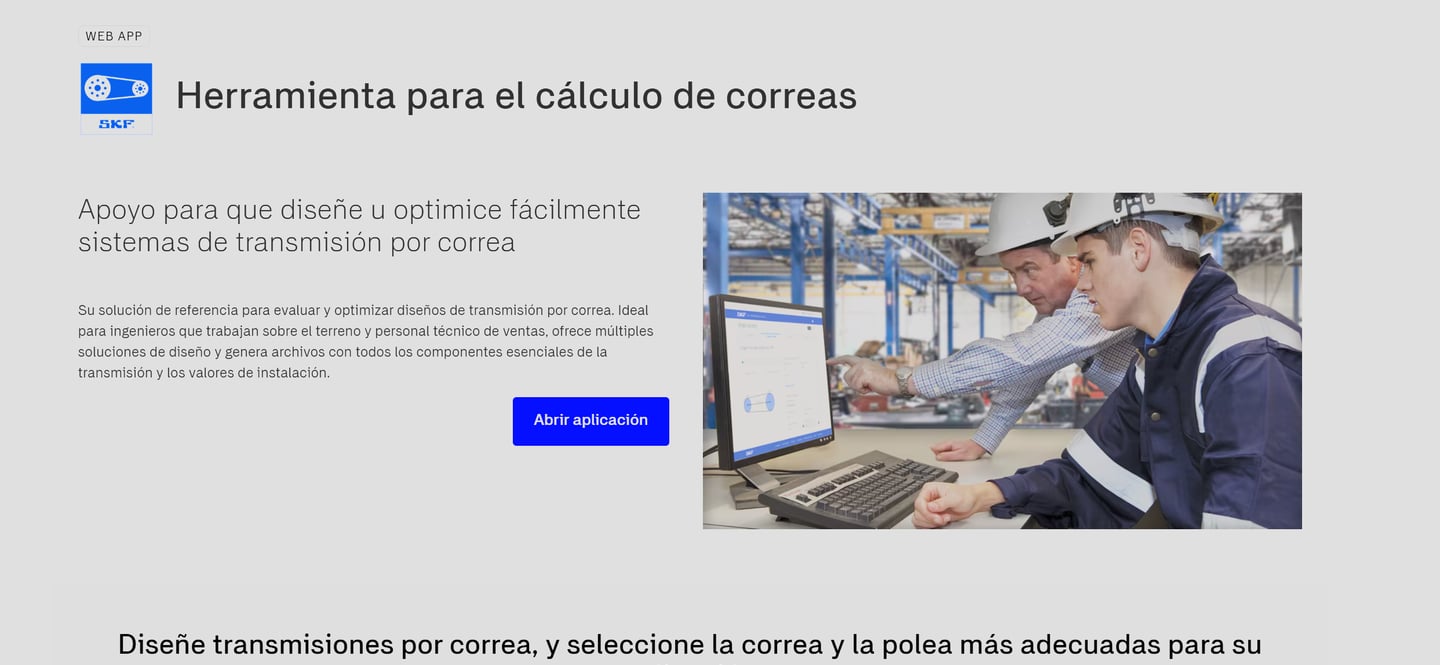

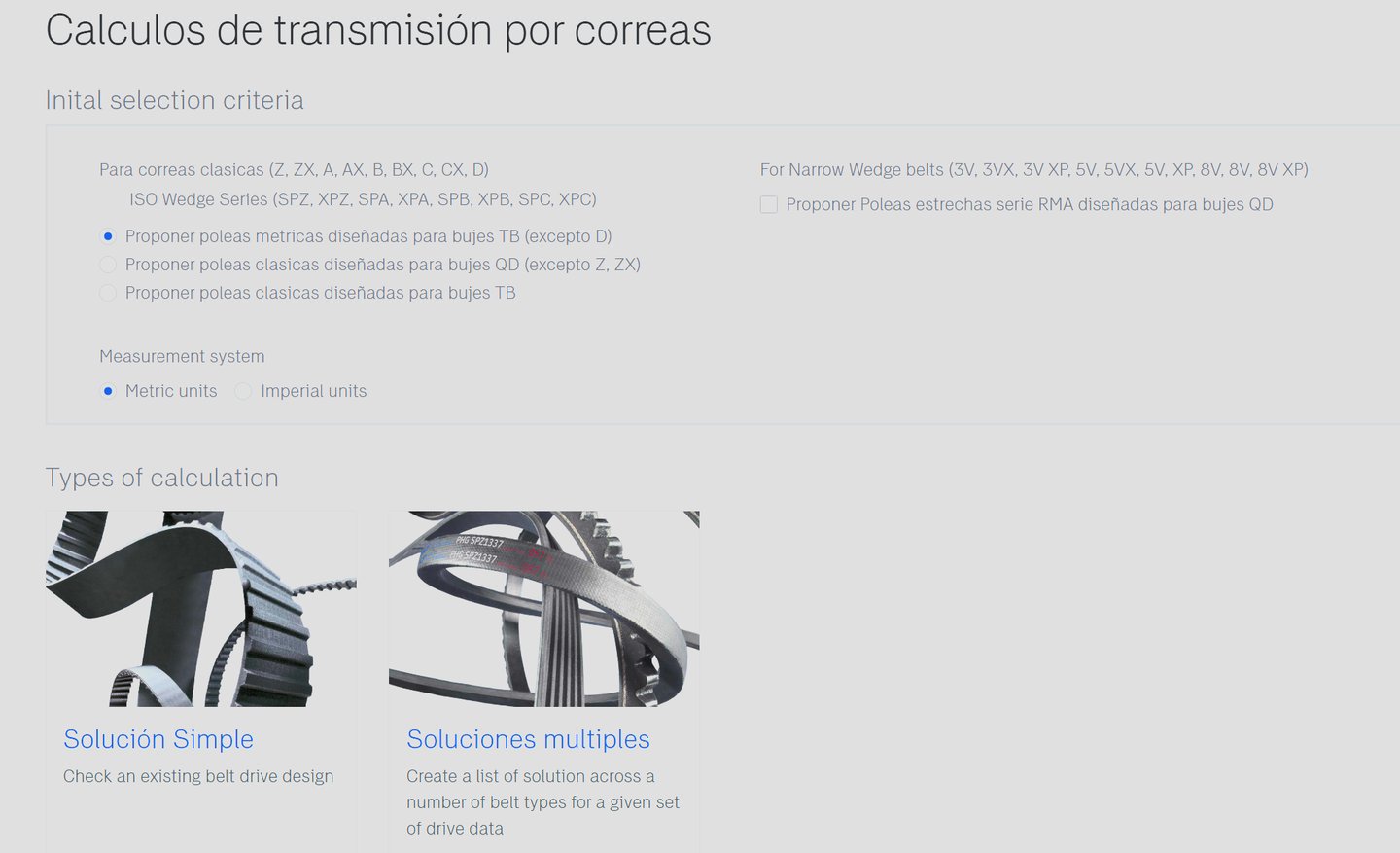

Utilizamos la aplicación del fabricante SKF

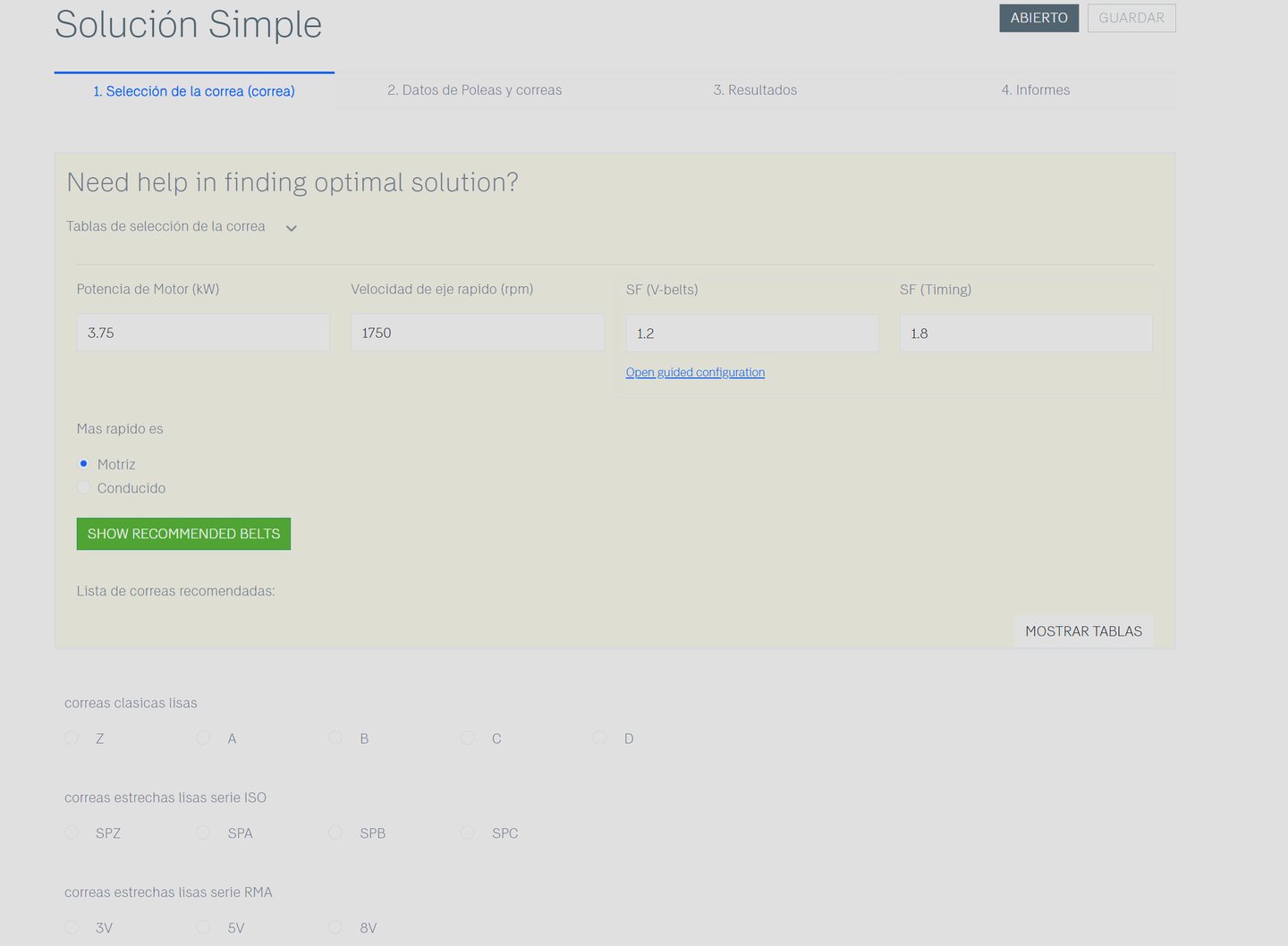

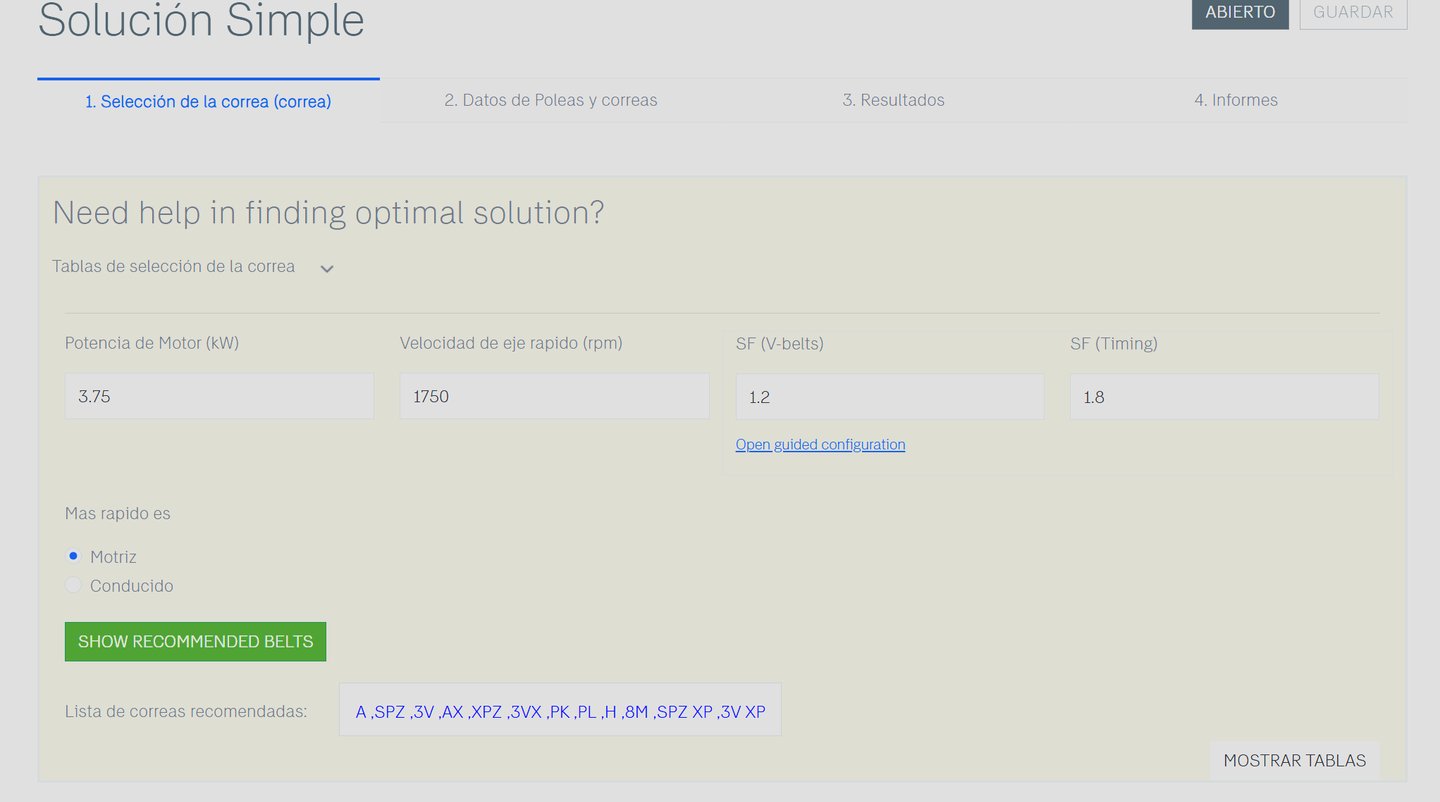

Introducimos las datos de partida.
Vamos a utilizar un factor de servicio:
correas trapeciales = 1.2 (SF V belts)
correas síncronas = 1.8 (SF Timing)

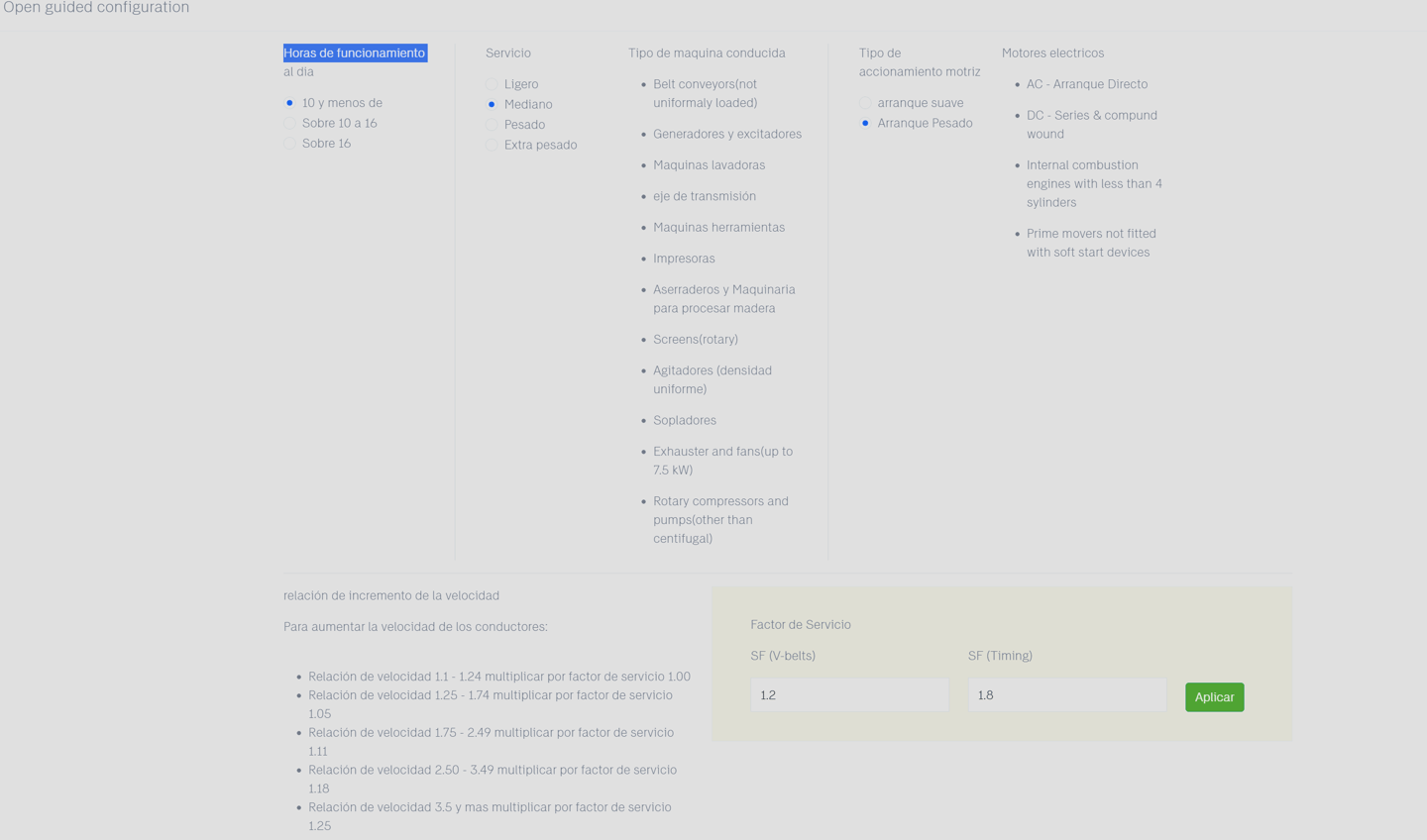

El valor de 1.2 lo sacamos de la siguiente imagen

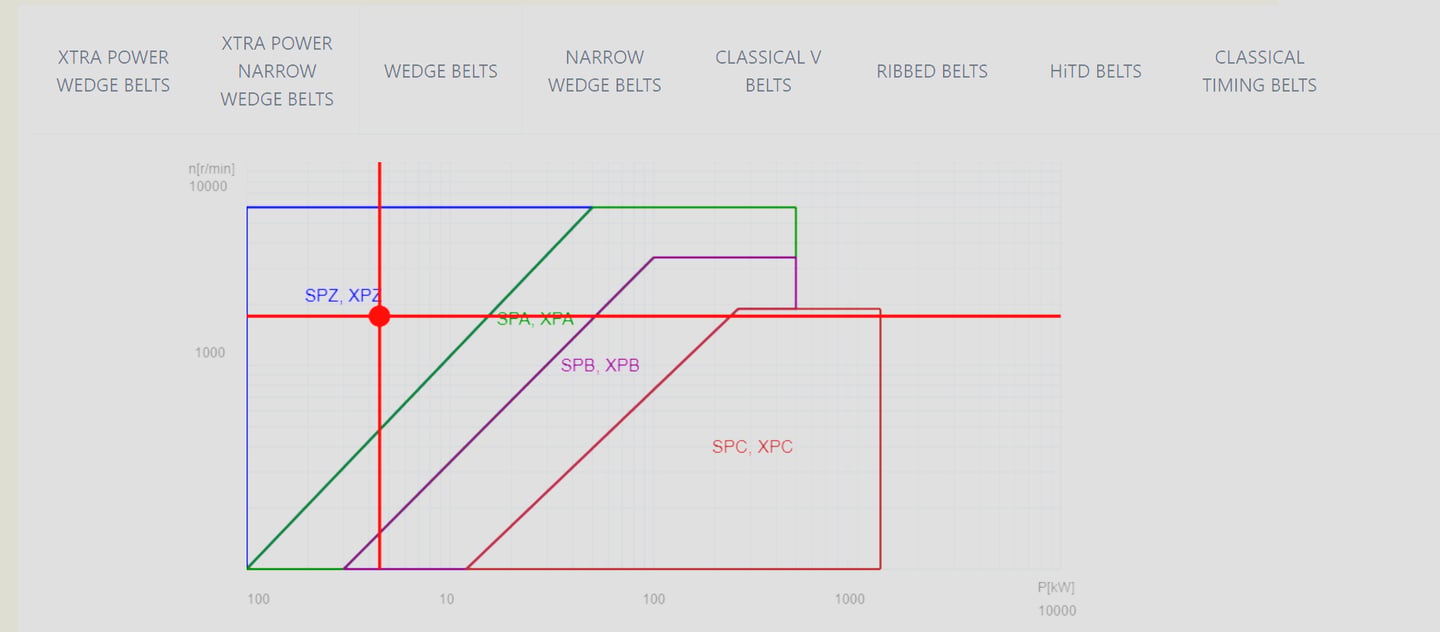

Pulsamos en show recommended belts y elegimos SPZ. A continuación mostrar tablas.
Vamos a emplear una correa trapecial estrecha SPZ según DIN 7753
Elegimos un diámetro d = 90 mm para la polea conductora

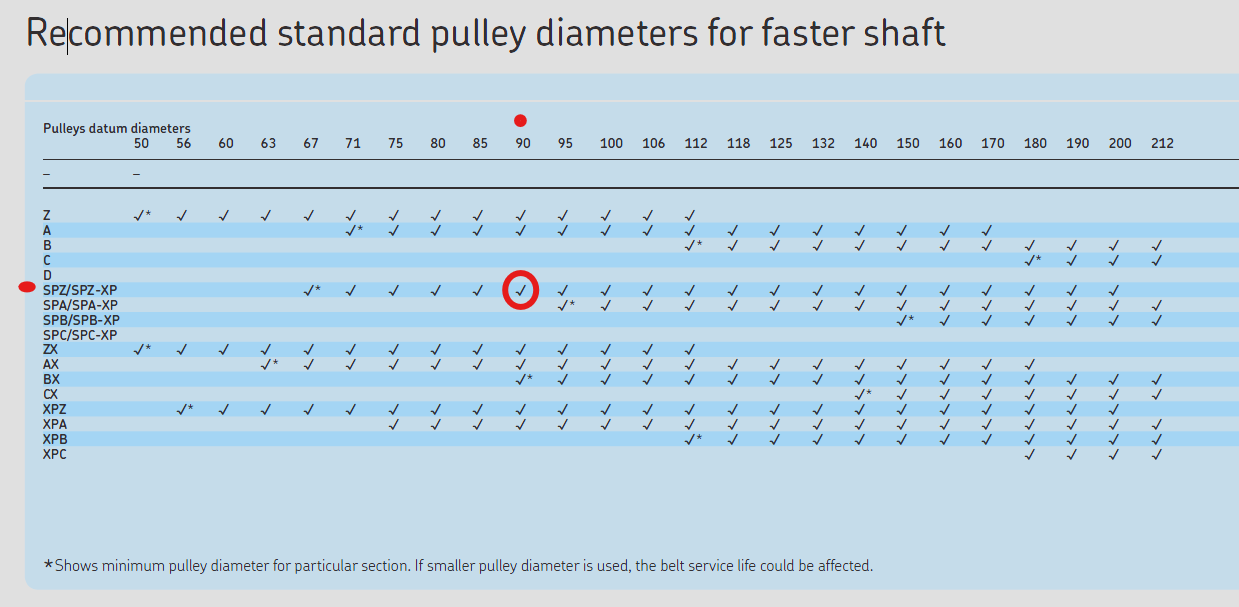

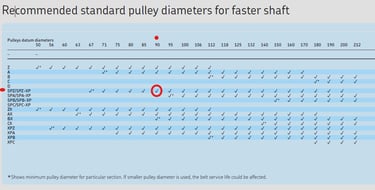

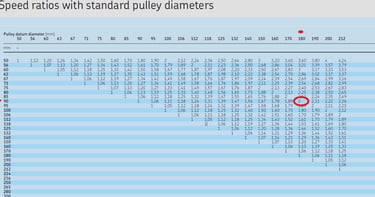

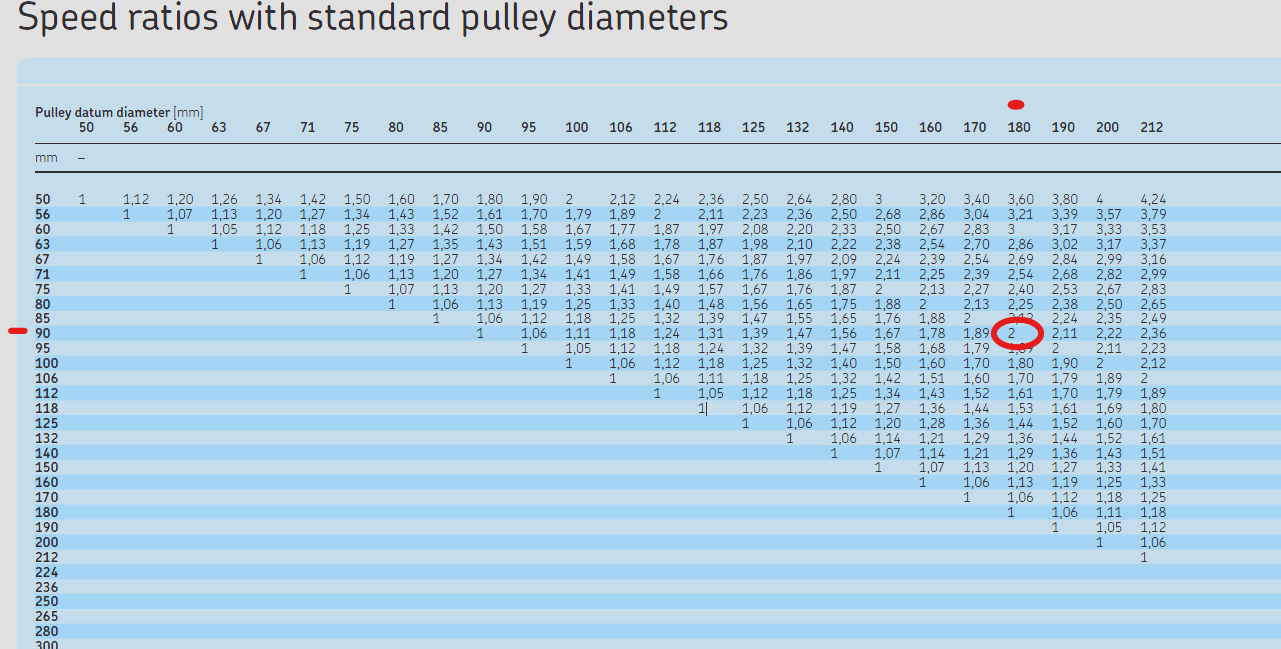

En la siguiente tabla dependiendo de la sección de la correa nos recomienda el diámetro de la polea conductora.

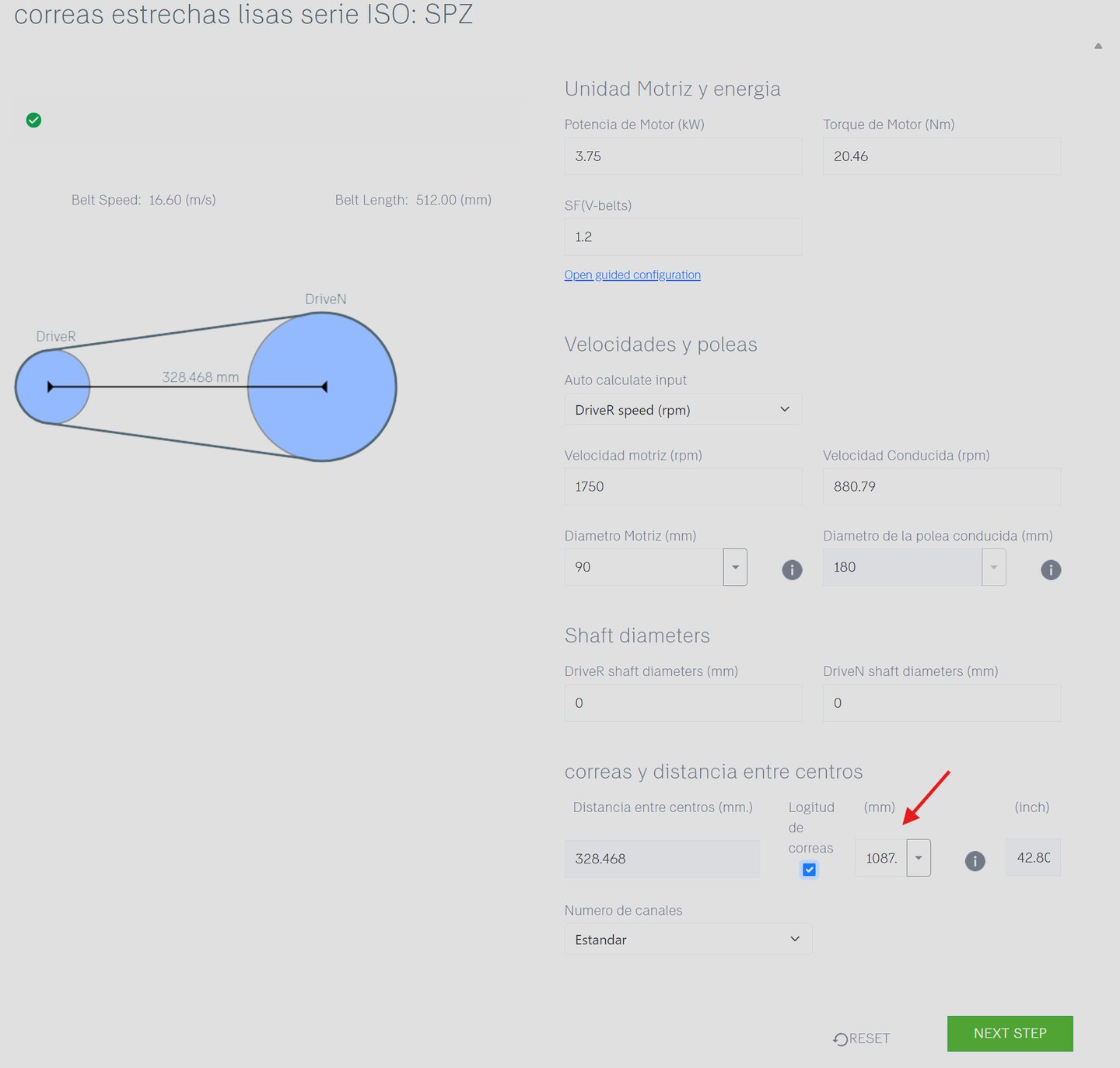

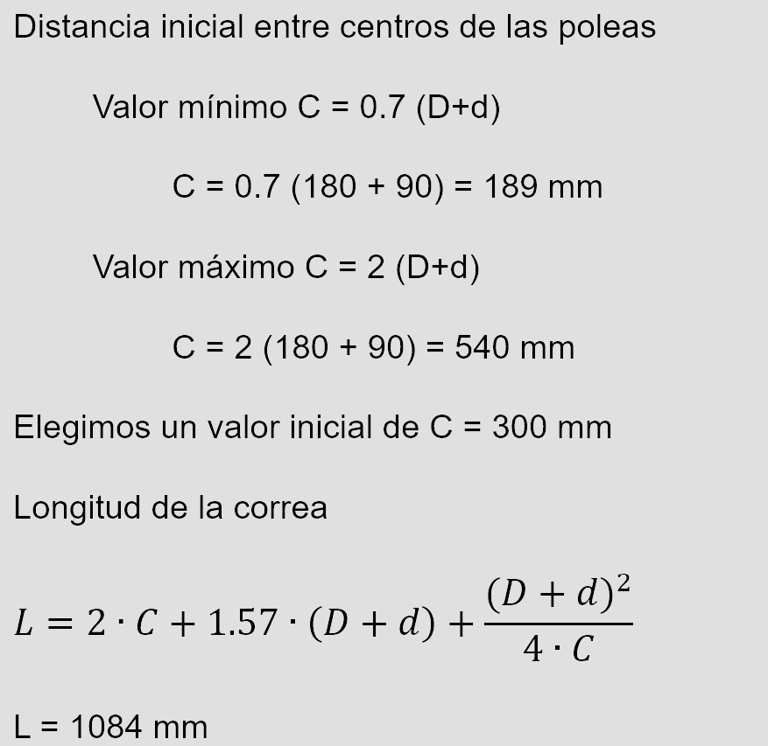

Para el diámetro de la polea conducida, sabiendo que la relación de transmisión es 2.

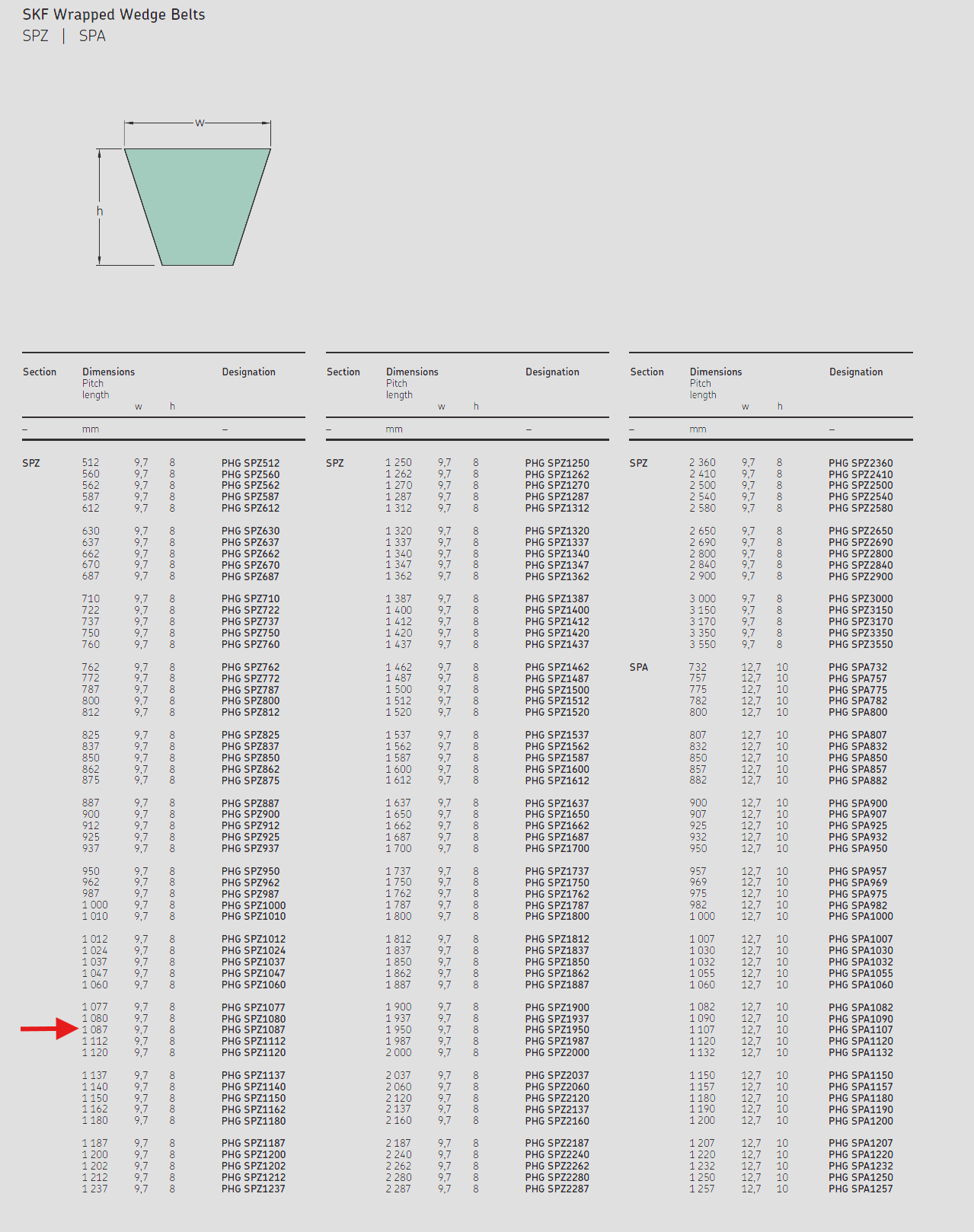

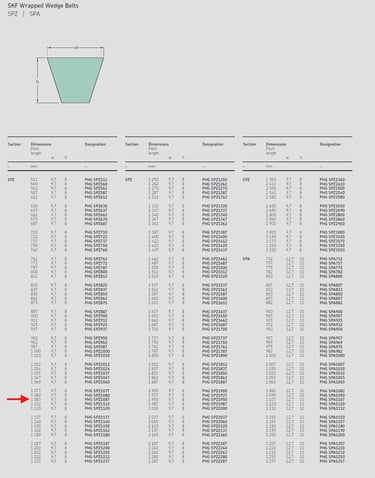

En la siguiente tabla buscamos una longitud próxima a 1084 mm

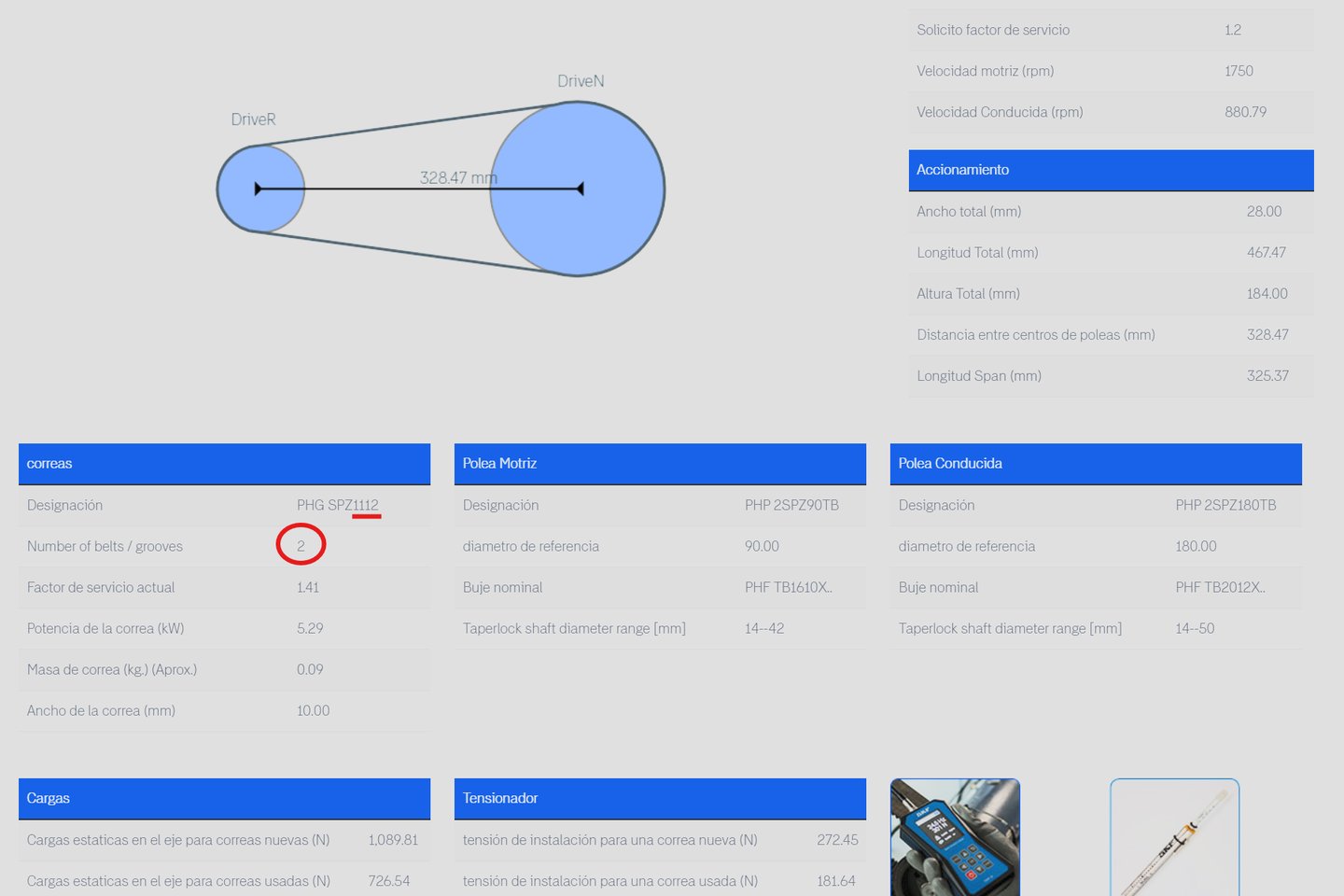

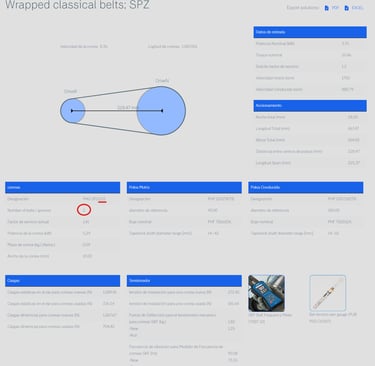

La aplicación nos dice que debemos emplear dos correas de 1112 mm de longitud

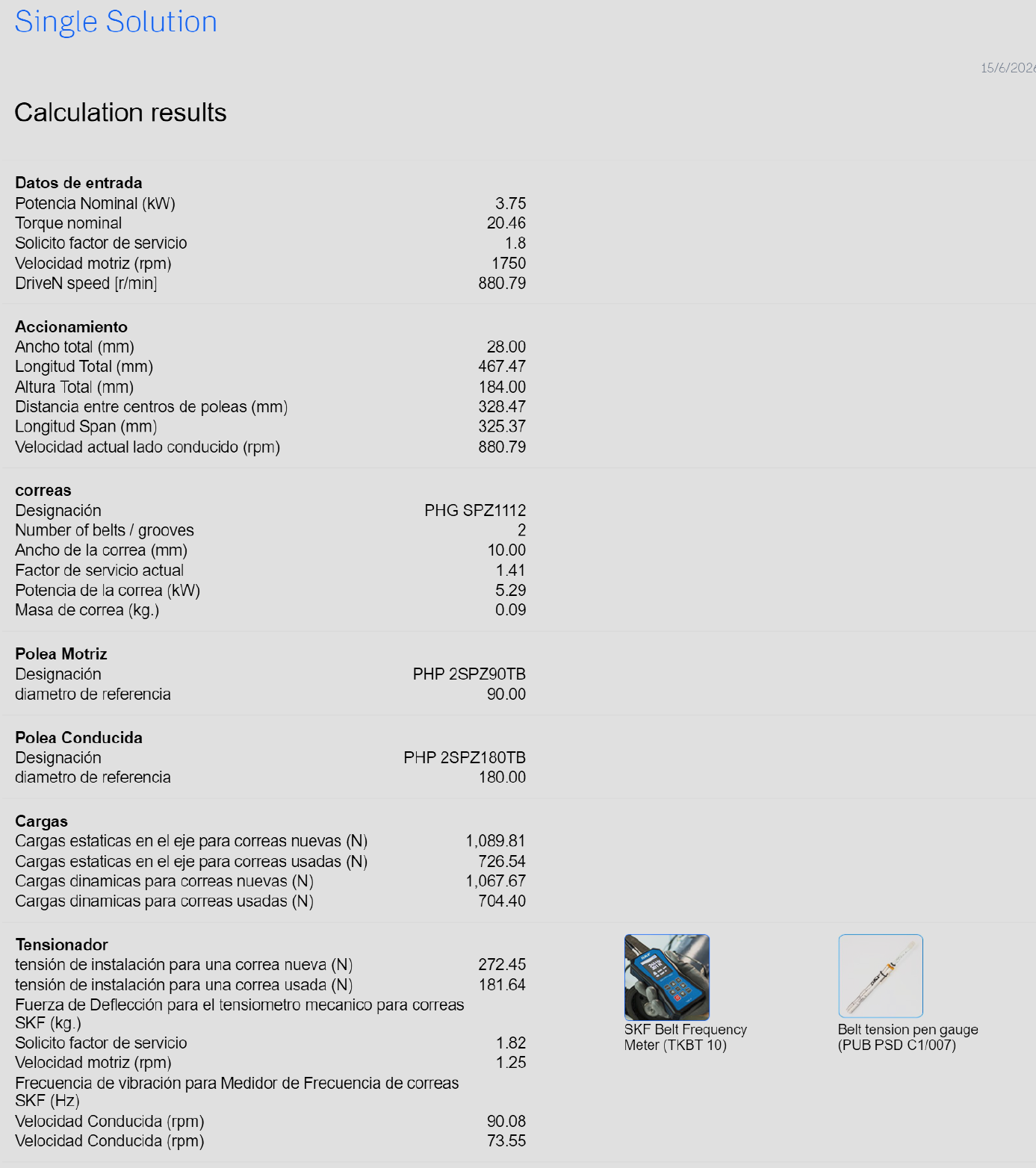

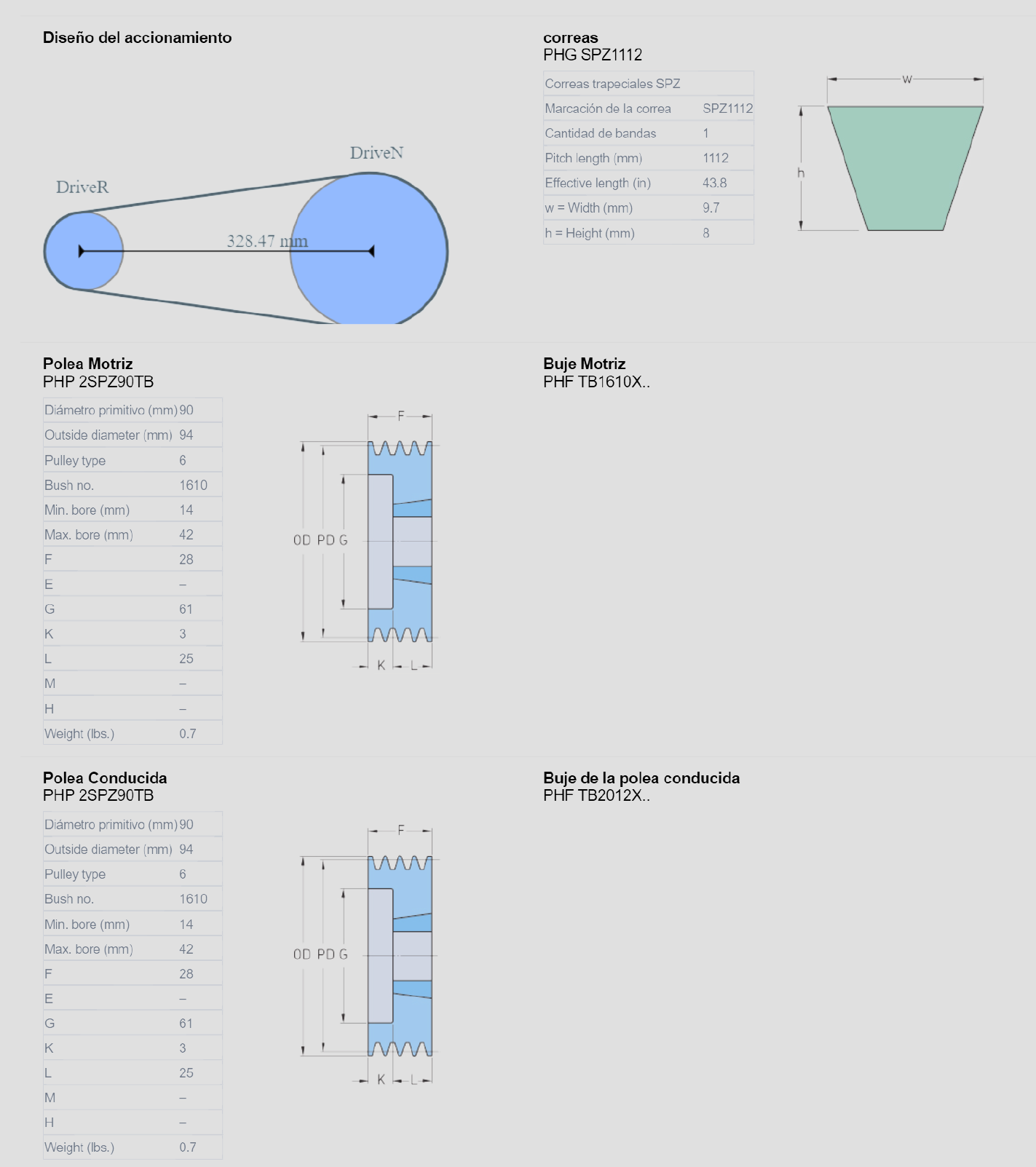

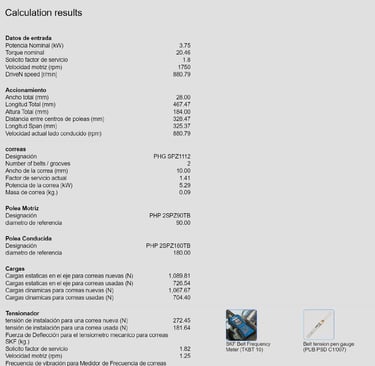

Obtenemos los siguientes informes
