Elección de cadenas
6/19/2026
Partimos de un motor eléctrico:
con una P = 10 kW
que gira a n1 = 500 rpm
Mediante una transmisión por cadena reducimos las revoluciones:
n2 = 125 rpm
La distancia entre ejes de piñón y rueda:
c = 280 mm
Máximo espacio permitido 650 mm.
Carga uniforme.

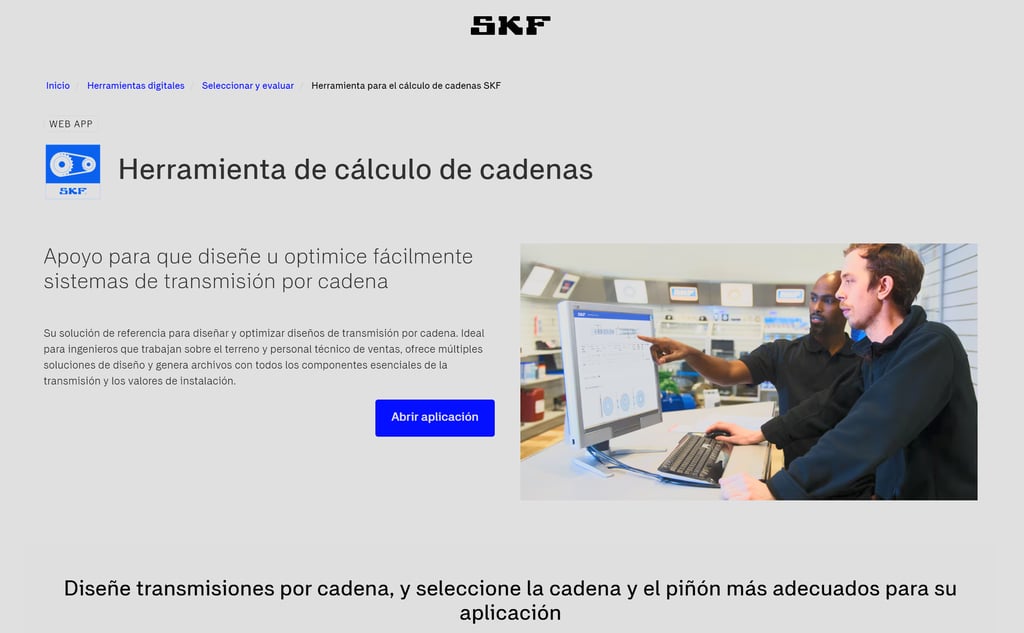

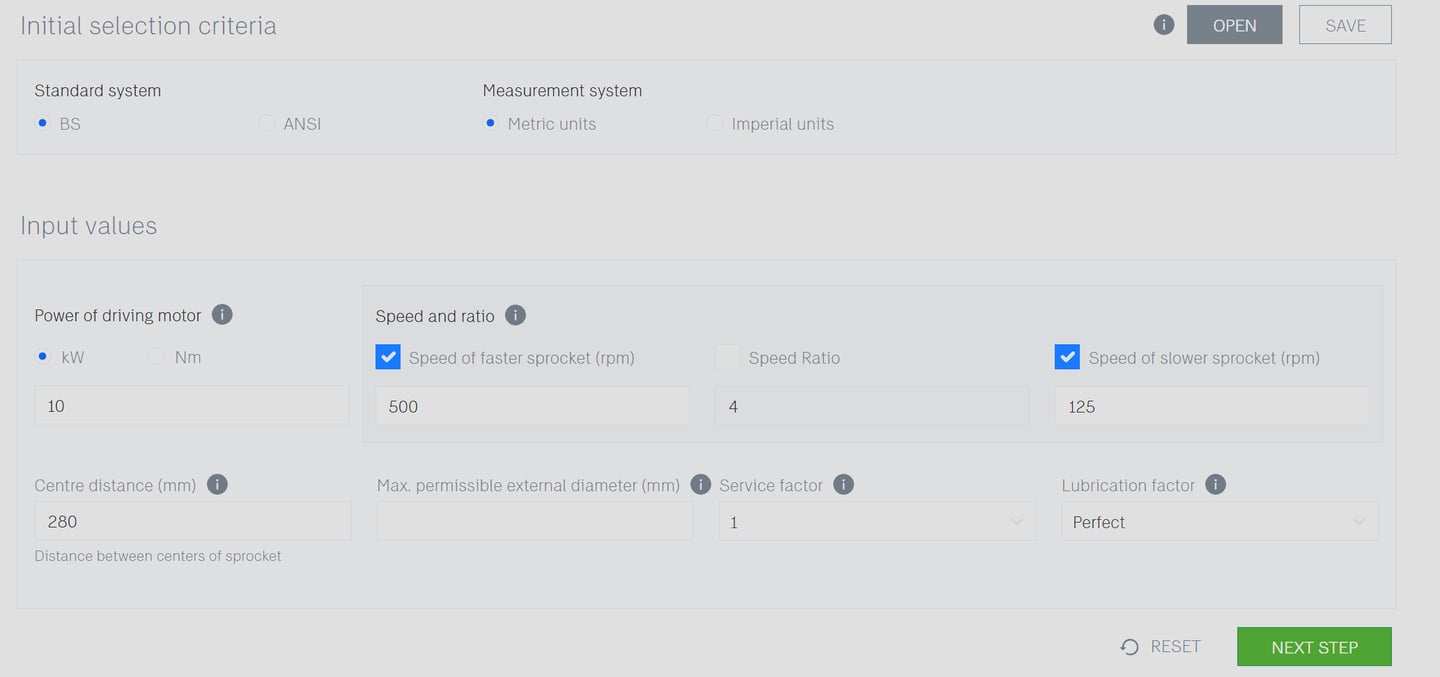

Utilizamos la aplicación de la empresa SKF
Los fabricantes de cadenas utilizan la norma:
ISO 606 para cadenas europeas
ISO 606 y ASME B9.21 para cadenas americanas

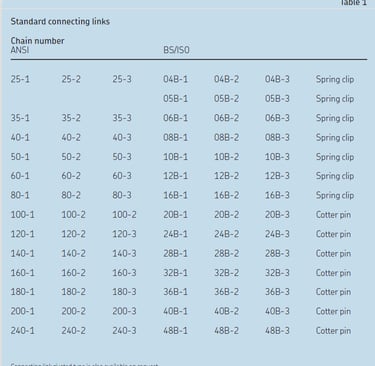

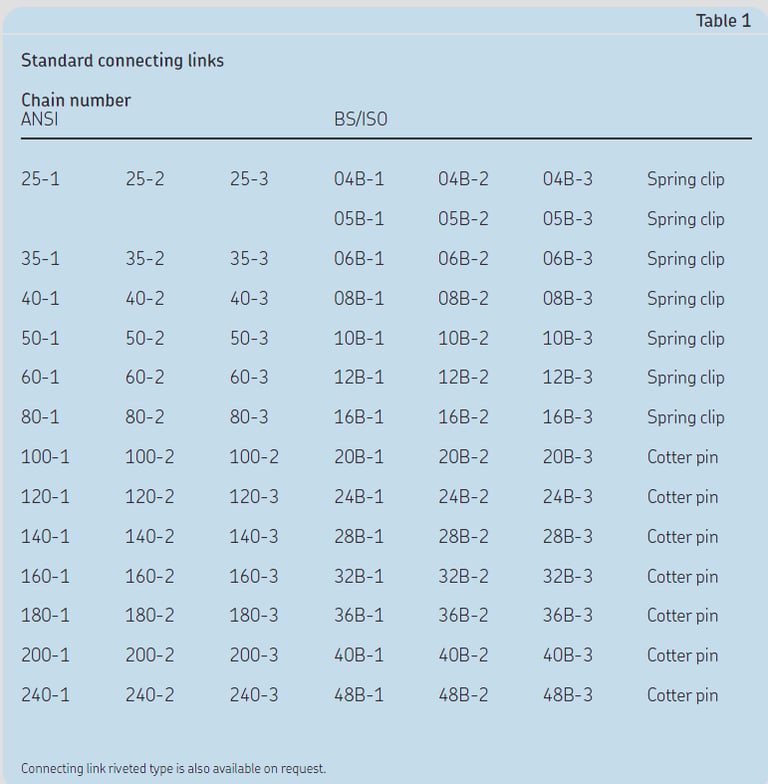

La designación de las cadenas según norma:

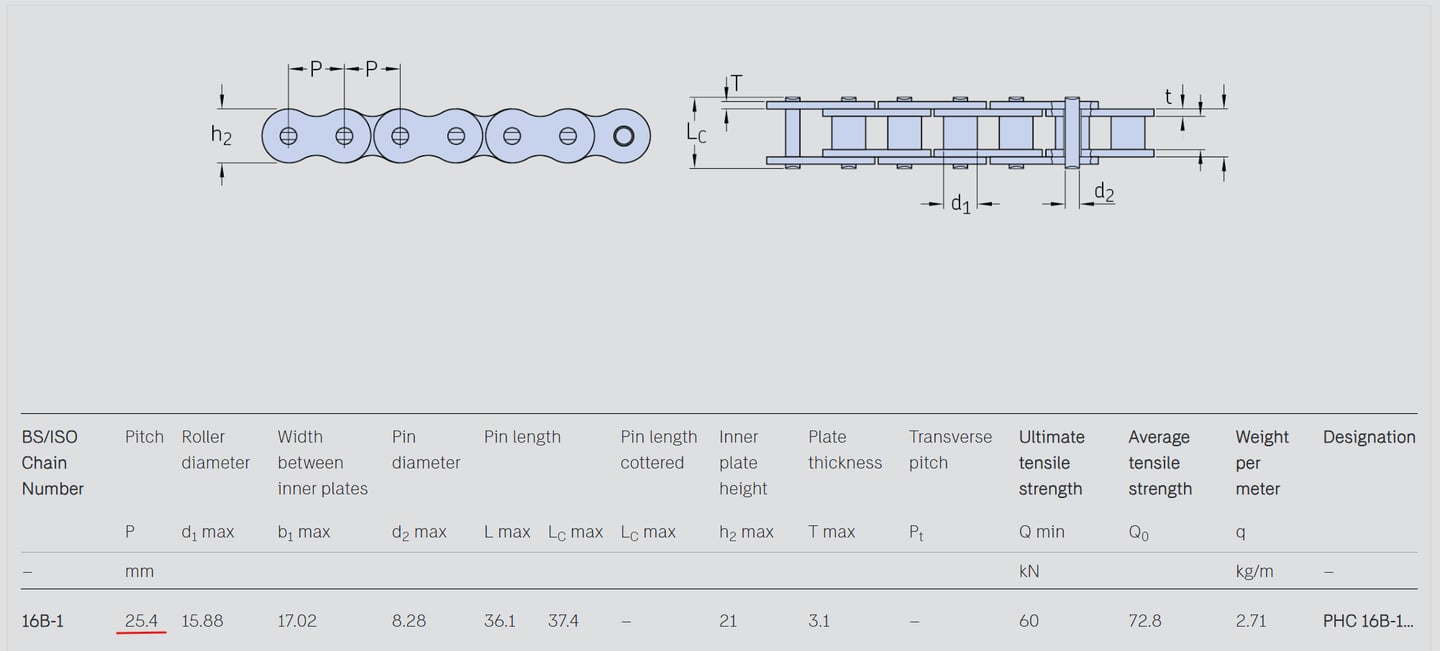

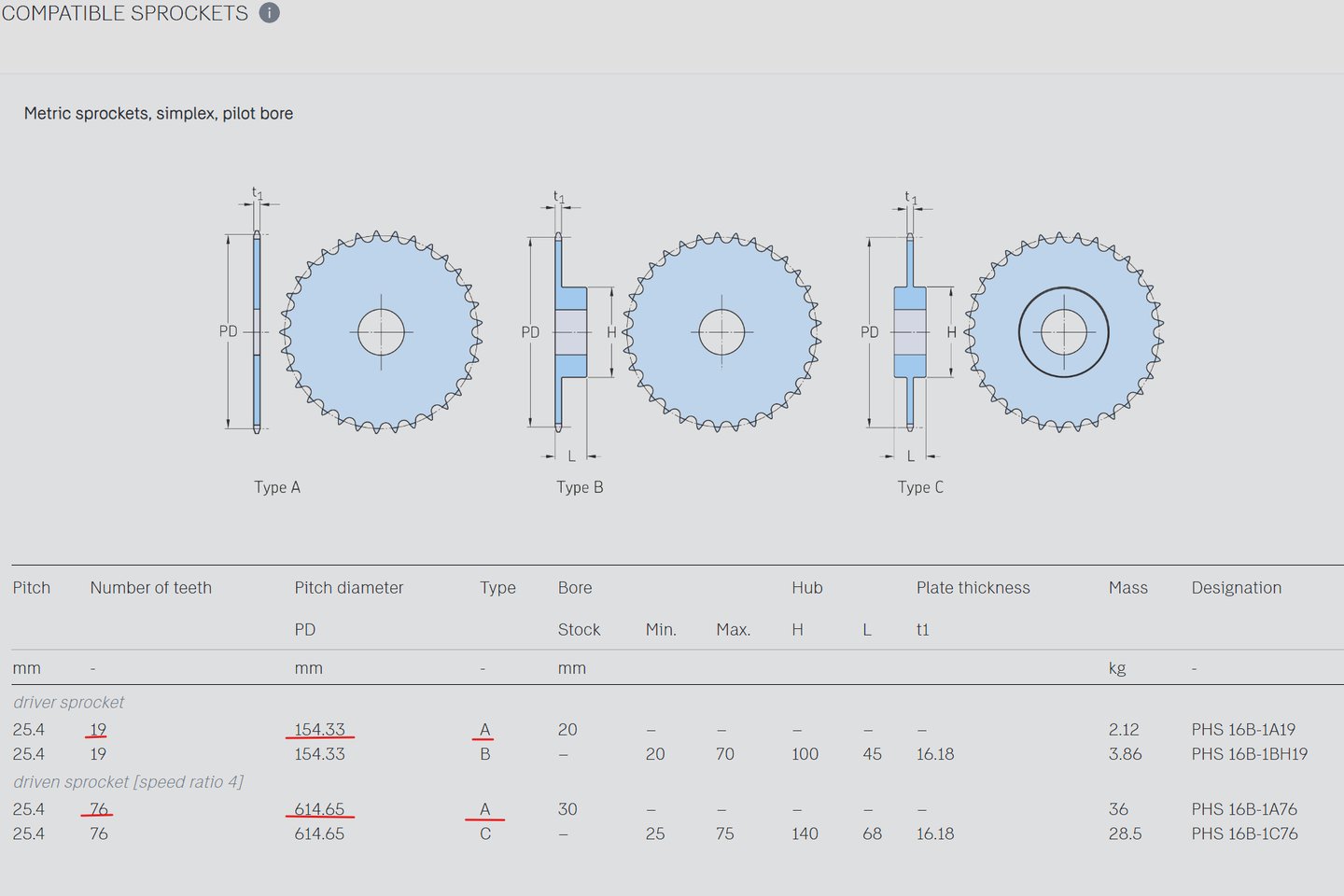

Si elegimos una sóla cadena (16B-1):

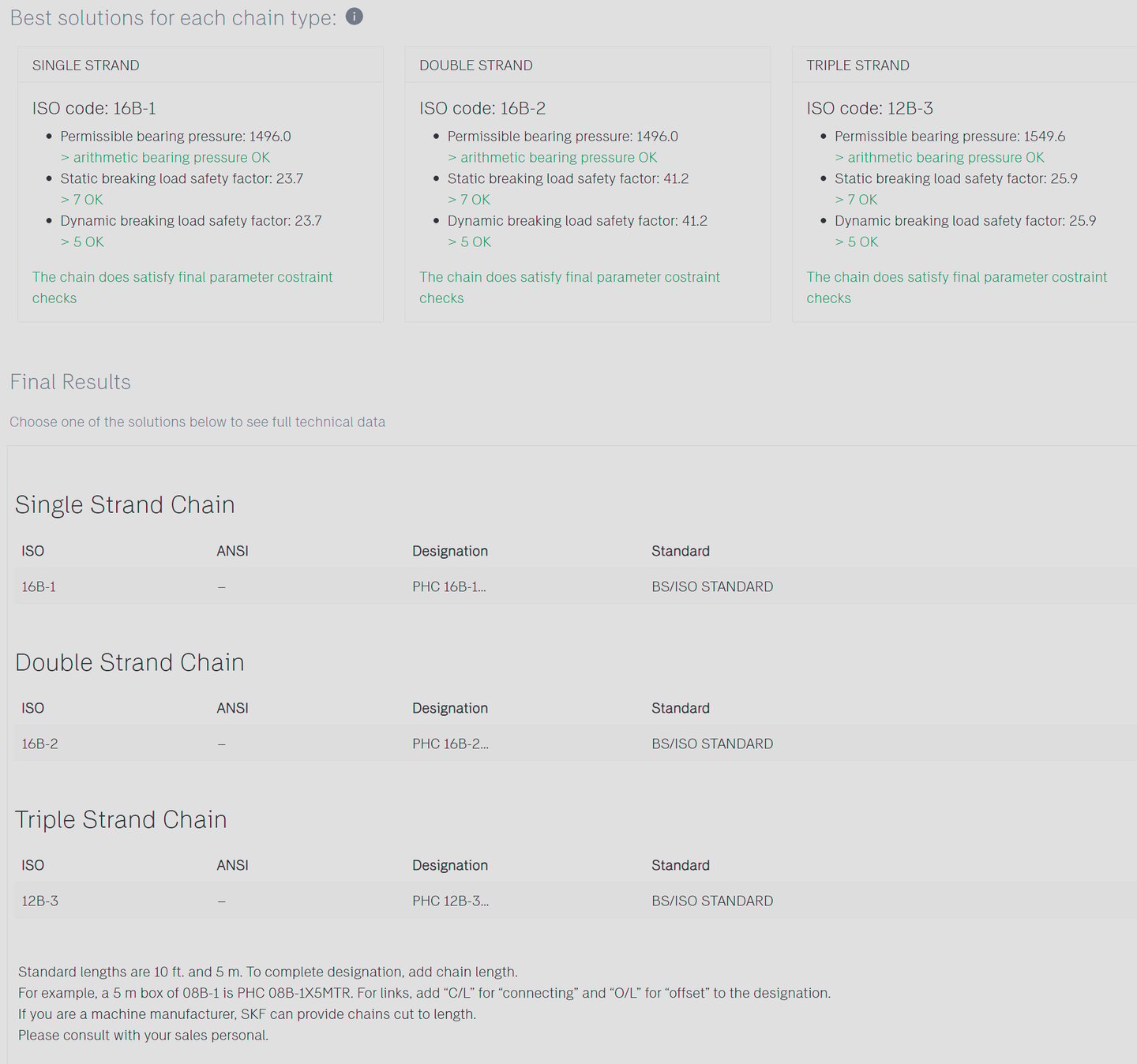

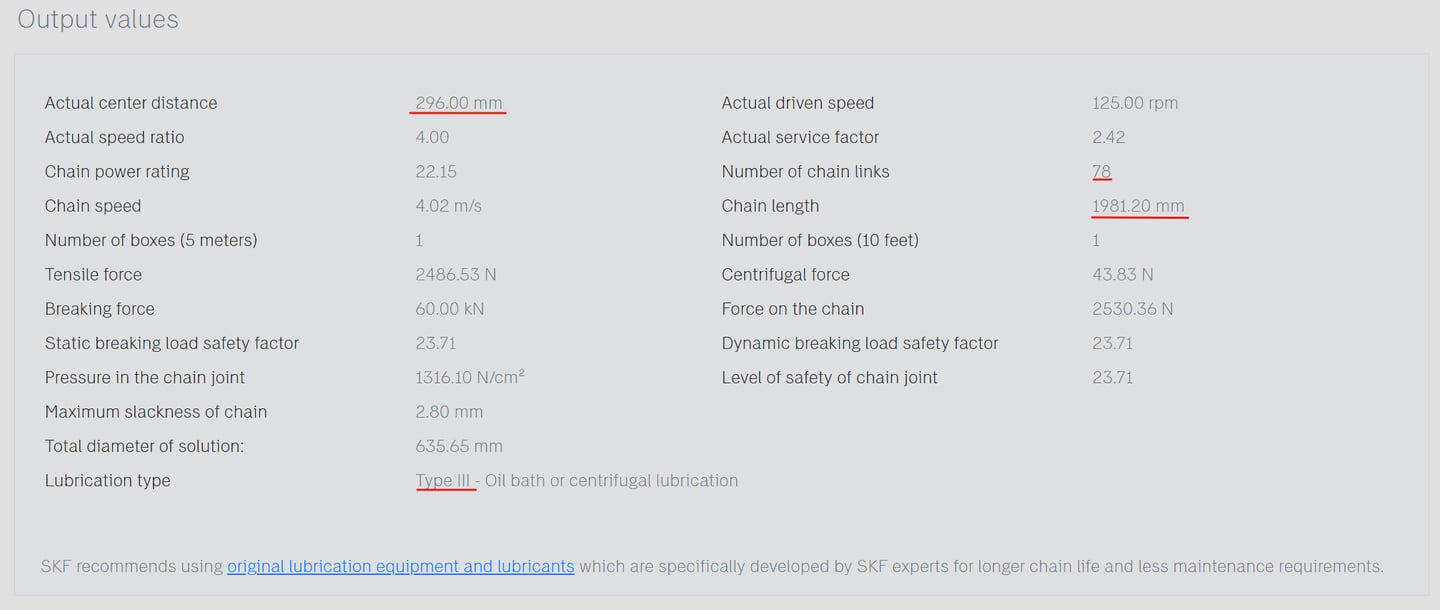

La aplicación nos da los siguientes resultados:
L = longitud de la cadena = 1981.2 mm = 78 x 25.4
C = separación entre ejes = 296 mm (280 mm dato entrada)
P = potencia que puede soportar la cadena = 22.15 kW
Tipo de lubricación = 3
p = paso de la cadena = 25.4 mm
Z1 = número dientes piñón = 19 (d = 154.3 mm, diámetro primitivo)
Z2 = número dientes rueda = 76 (d = 614.65 mm)
d1 + d2 < 650 mm, no cumple (d1 y d2 son los diámetros exteriores de piñón y rueda)

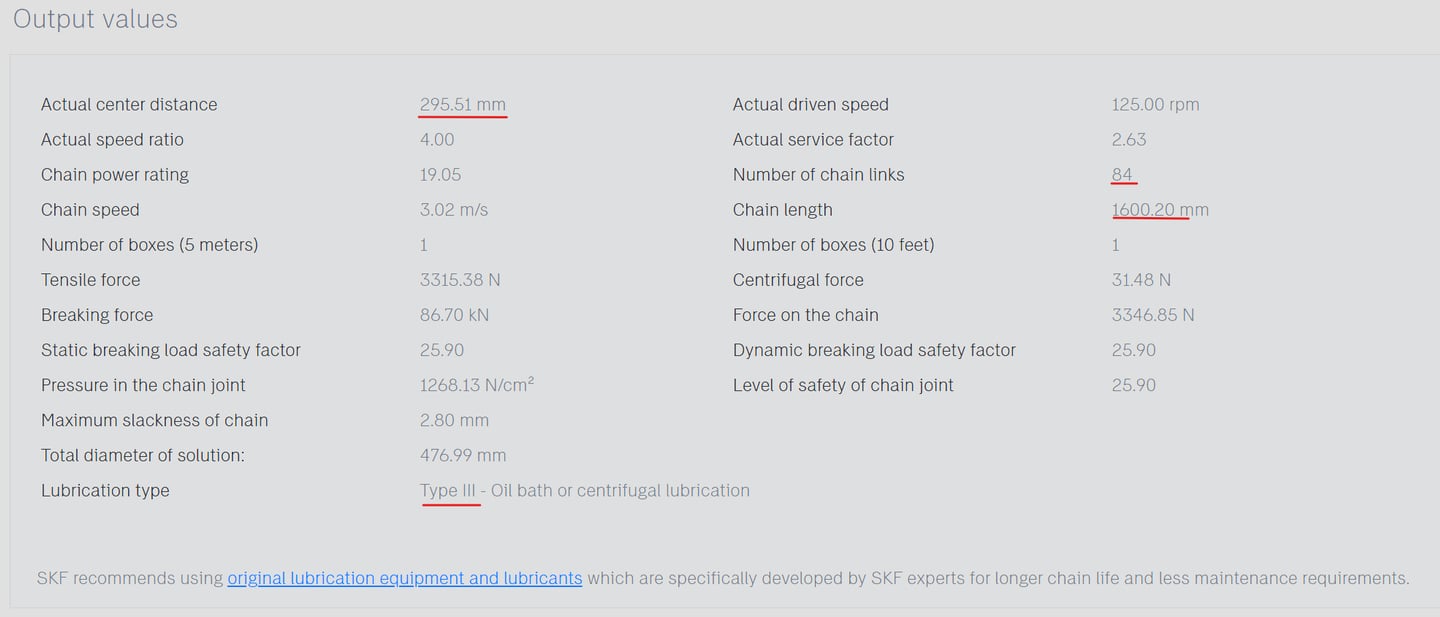

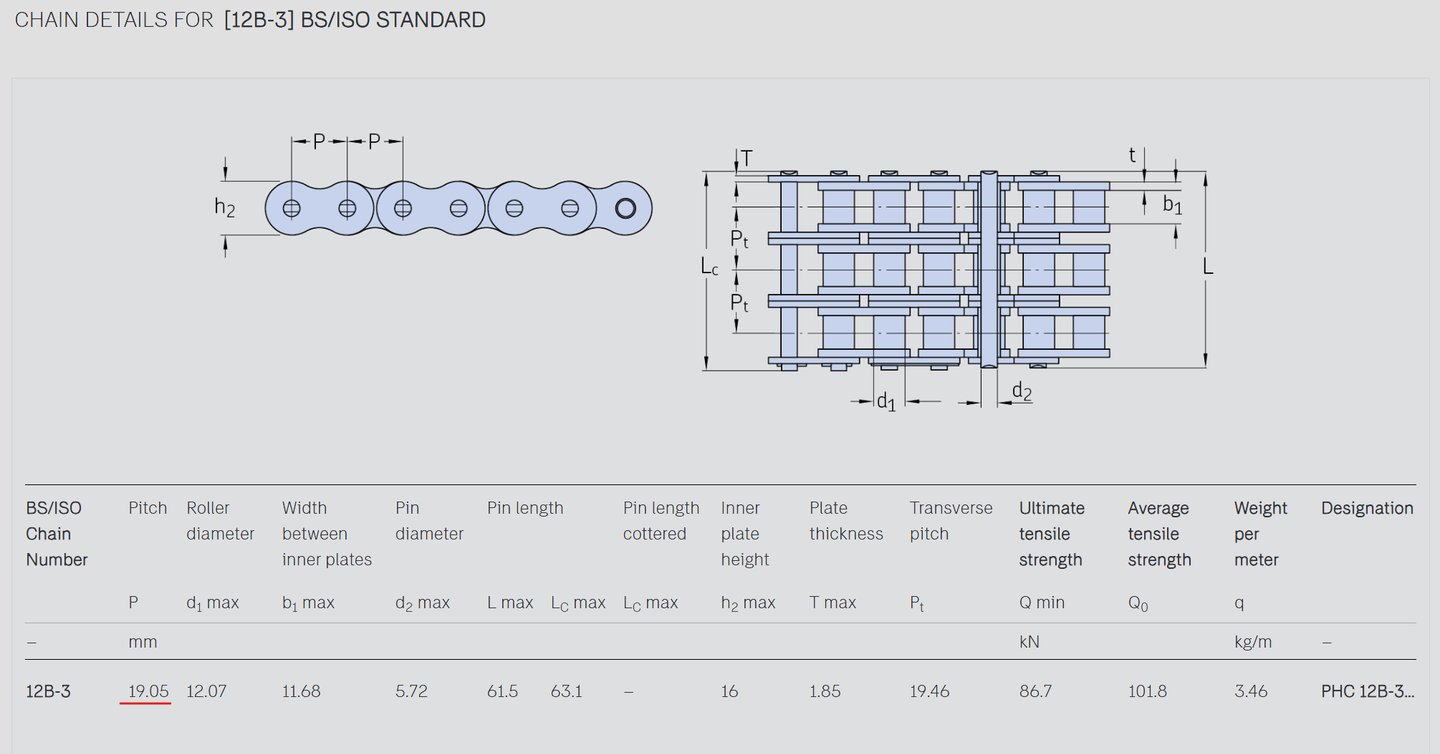

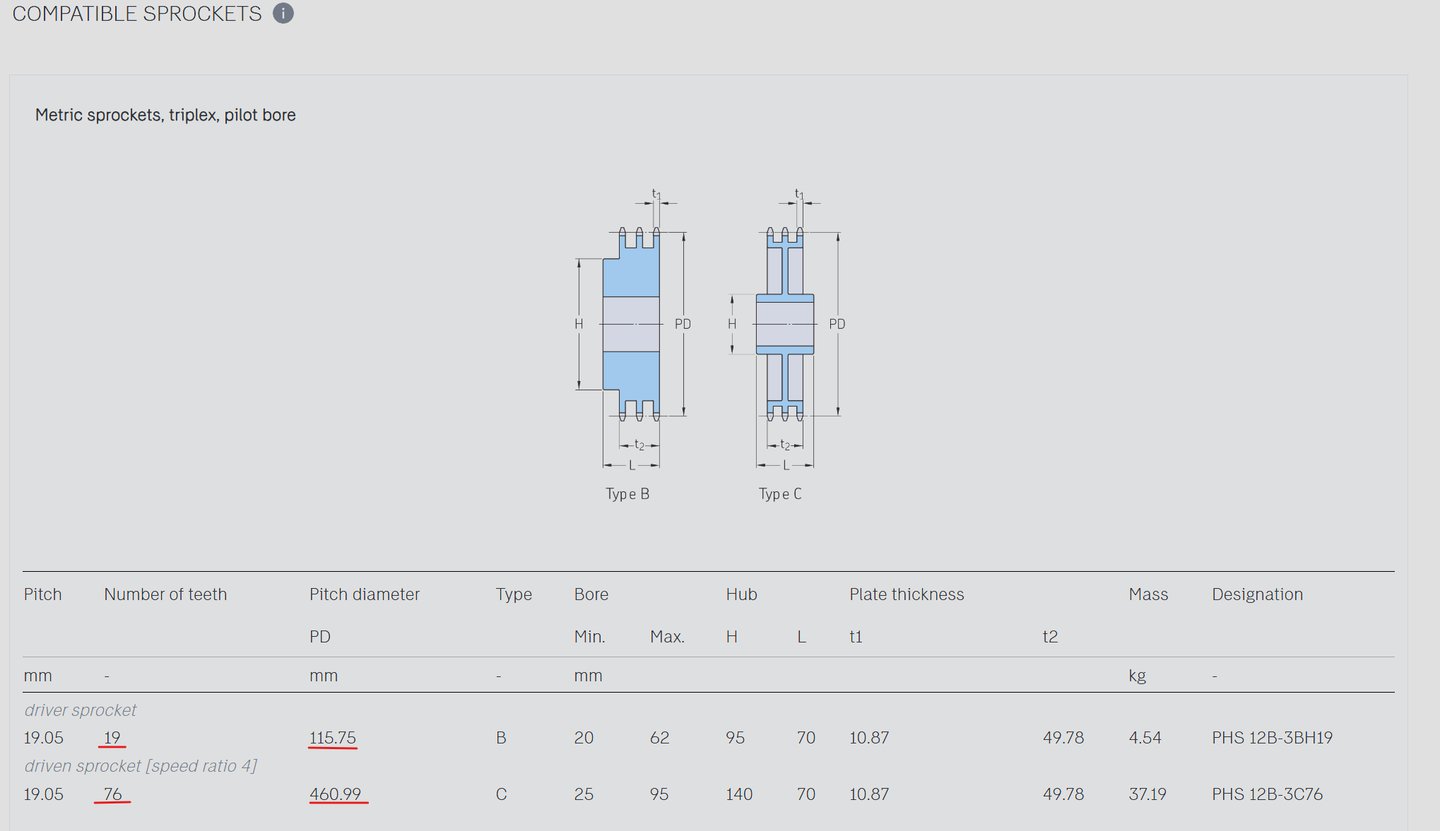

Elegimos triple cadena (12B-3):

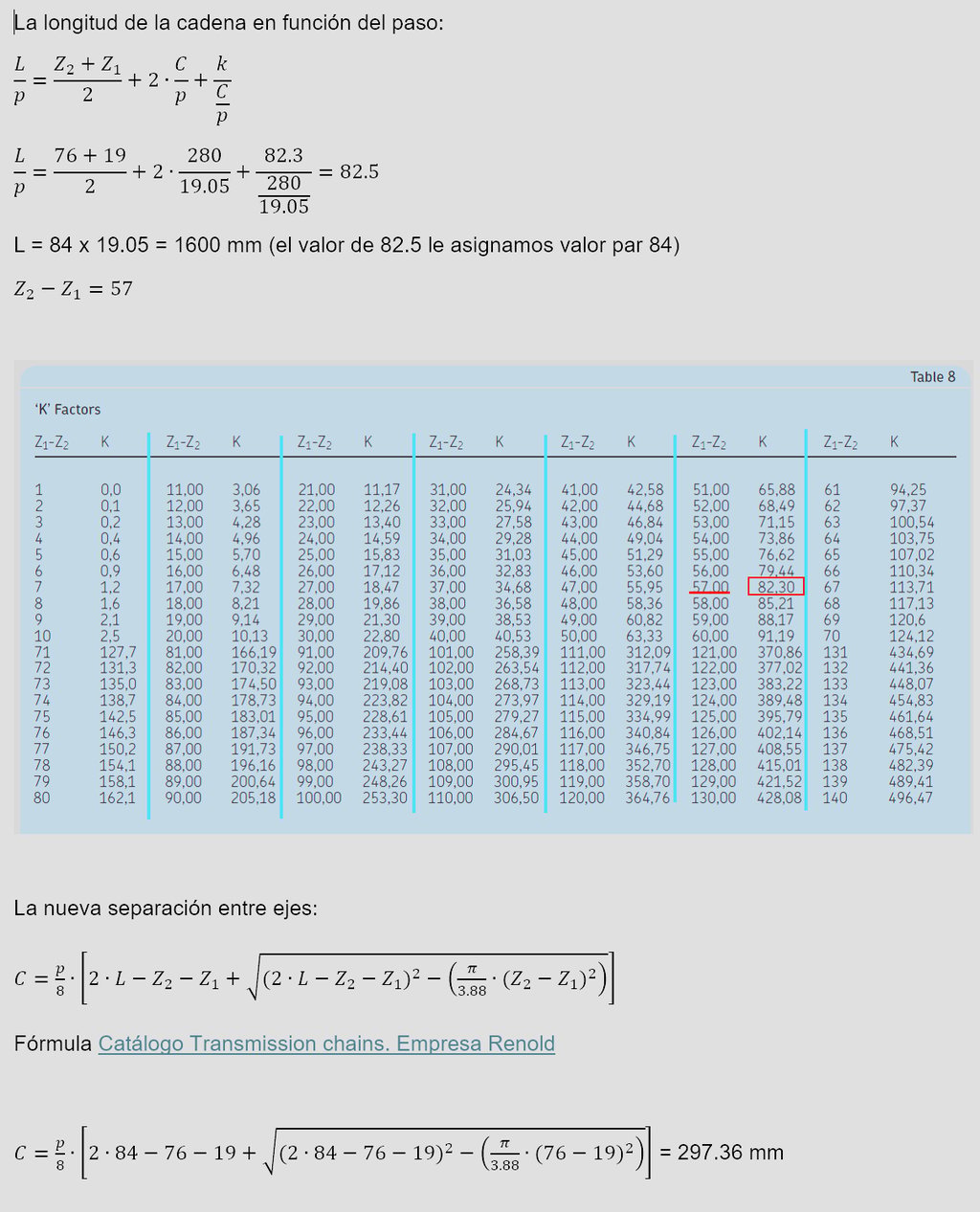

L = longitud de la cadena = 1600.2 mm = 84 x 19.05
C = separación entre ejes = 295.51 mm (280 mm dato entrada)
P = potencia que puede soportar la cadena = 19.05 kW
Tipo de lubricación = 3
p = paso de la cadena = 19.05 mm
Z1 = número dientes piñón = 19 (d = 115.75 mm)
Z2 = número dientes rueda = 76 (d = 460.99 mm)
d1 + d2 < 650 mm, cumple (d1 y d2 son los diámetros exteriores de piñón y rueda)
116 + 461 < 650 mm
Si queremos resolver el ejemplo sin hacer uso de la aplicación.
Potencia de diseño:

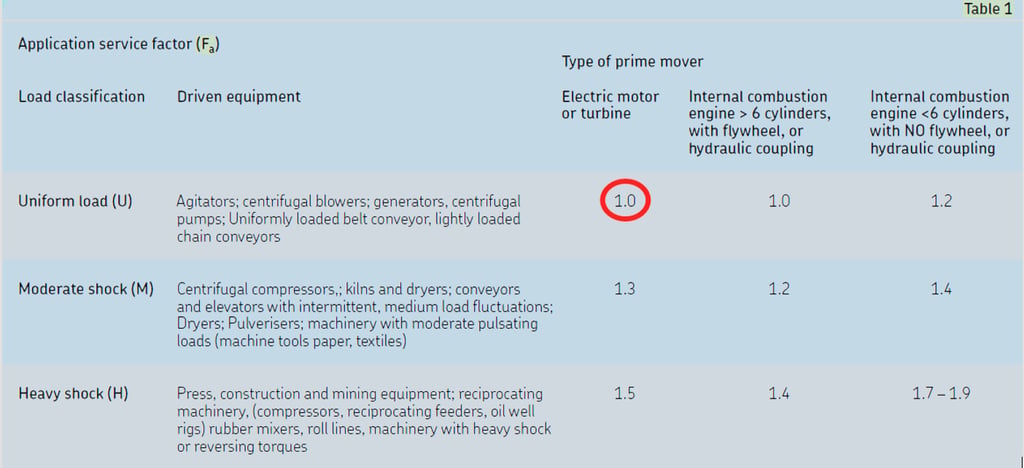

P = 10 x Fa = 10 x 1 = 10 kW

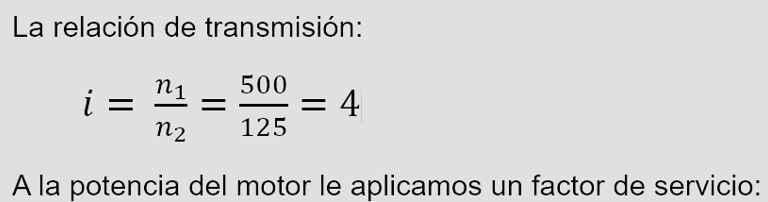

Relación de transmisión, i = 4

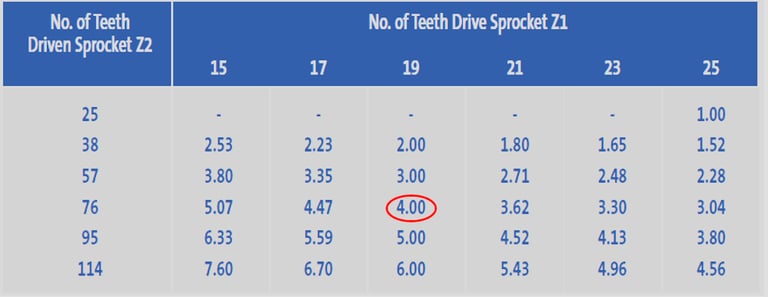

Seleccionamos número de dientes para piñón y rueda según relación de transmisión i

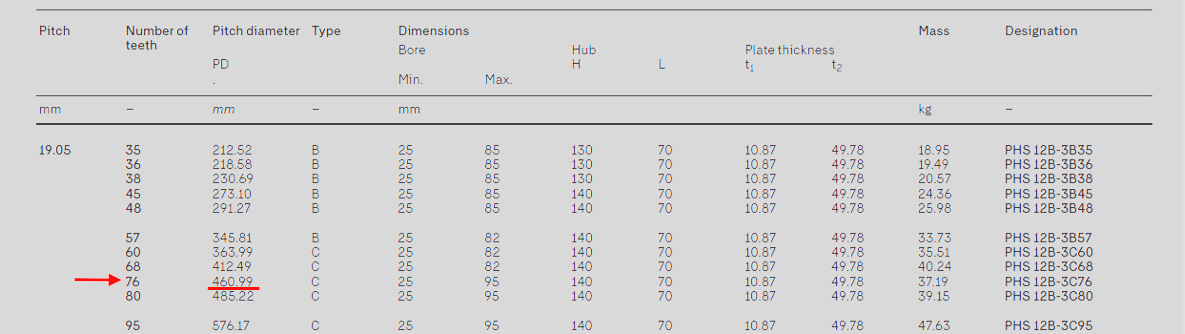

Catálogo Transmission chains. Empresa Renold
piñón 19 dientes
rueda 76 dientes

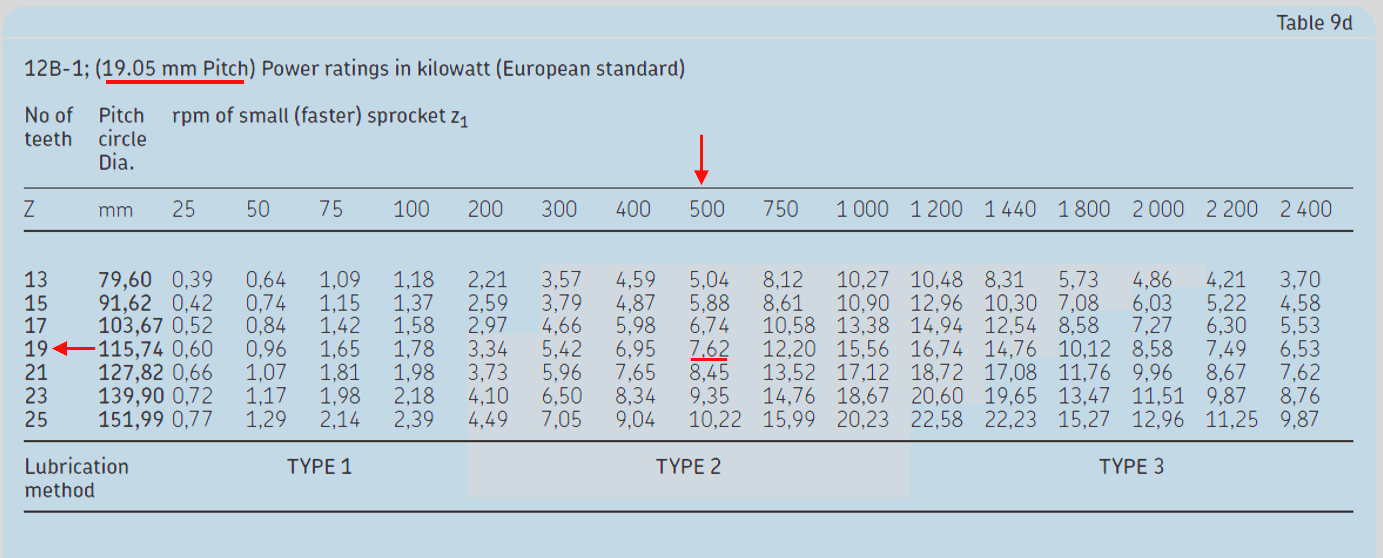

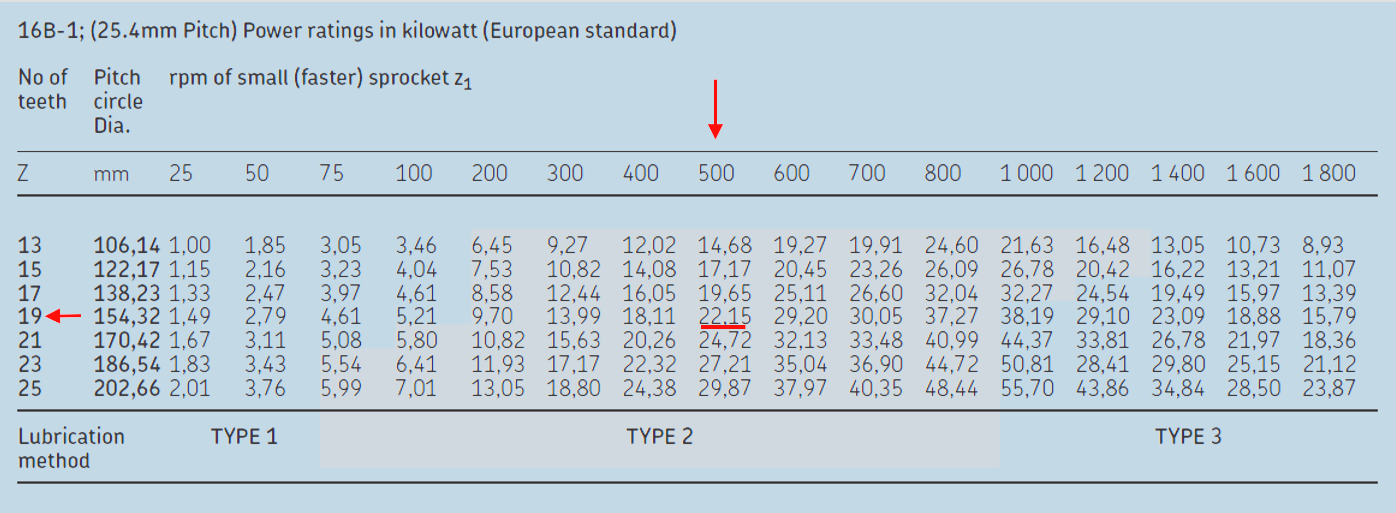

Nos vamos a las tablas de potencia según cadena:
Catálogo de transmisión de cadenas. SKF

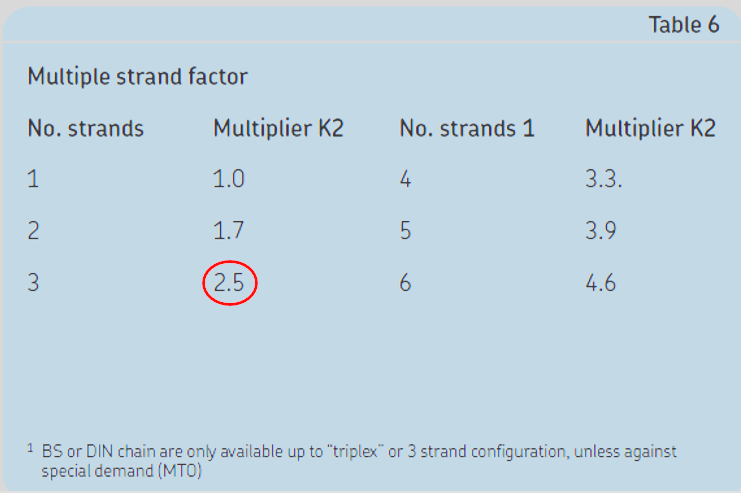

7.62 x 2.5 > 10 kW
19.05 > 10 cumple

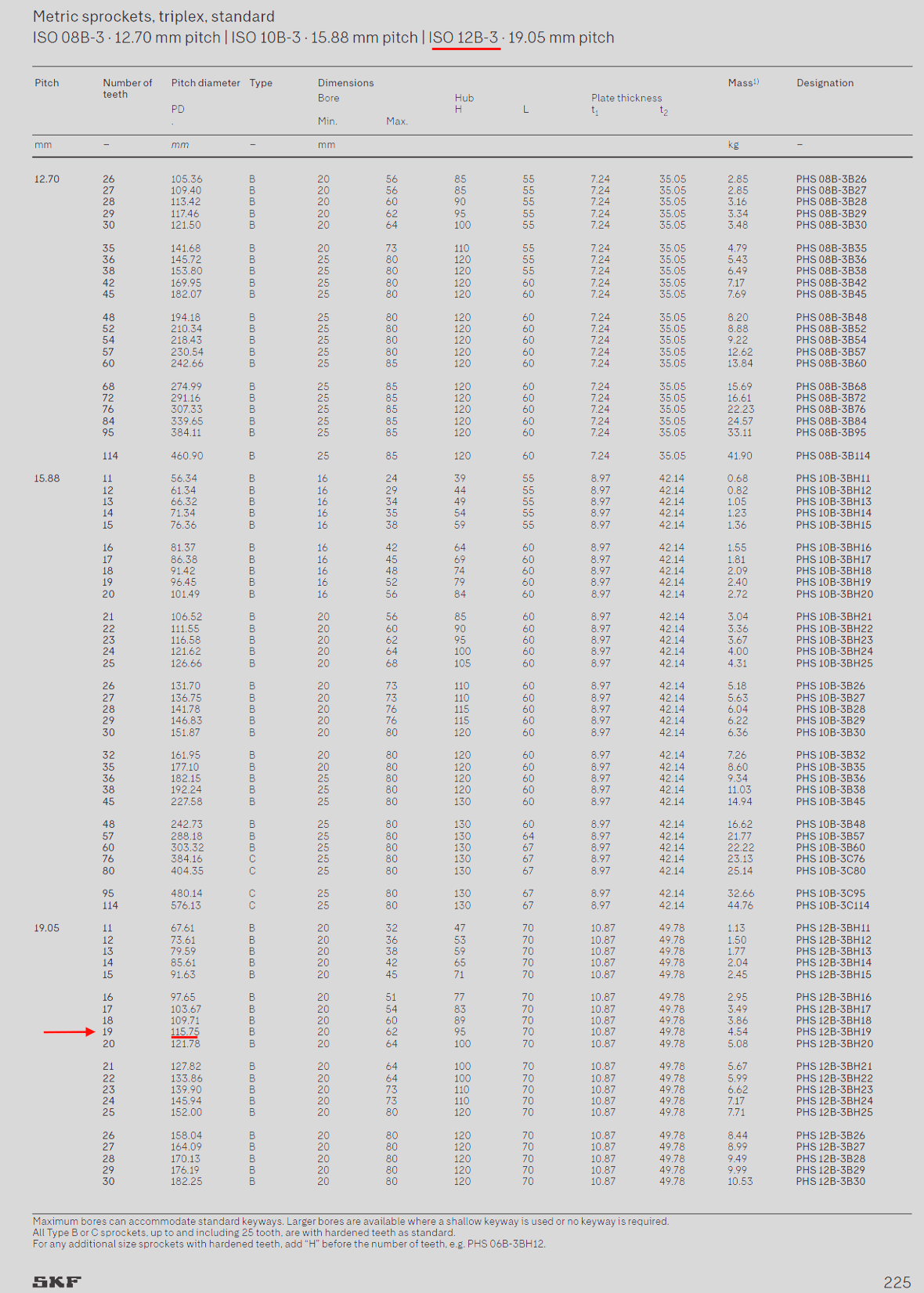

Para el diámetro del piñón y la rueda:
