Acerca de reductores (3)
7/24/2026

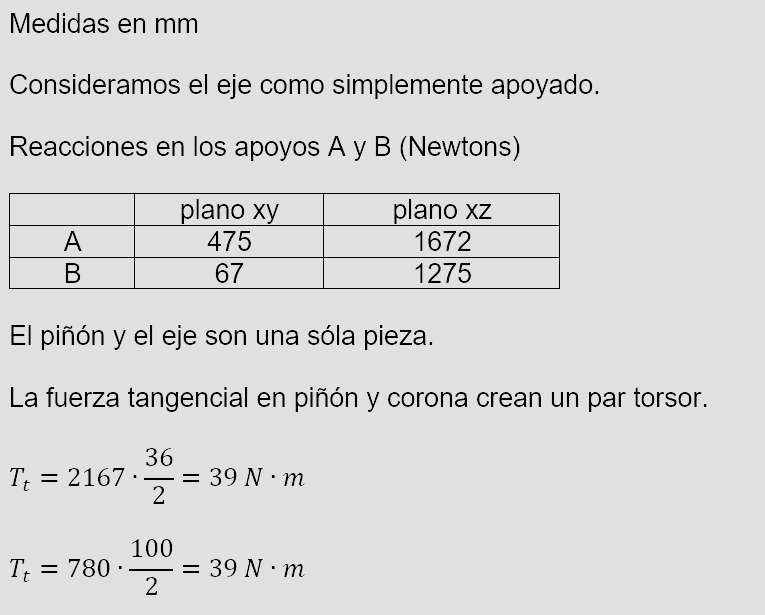

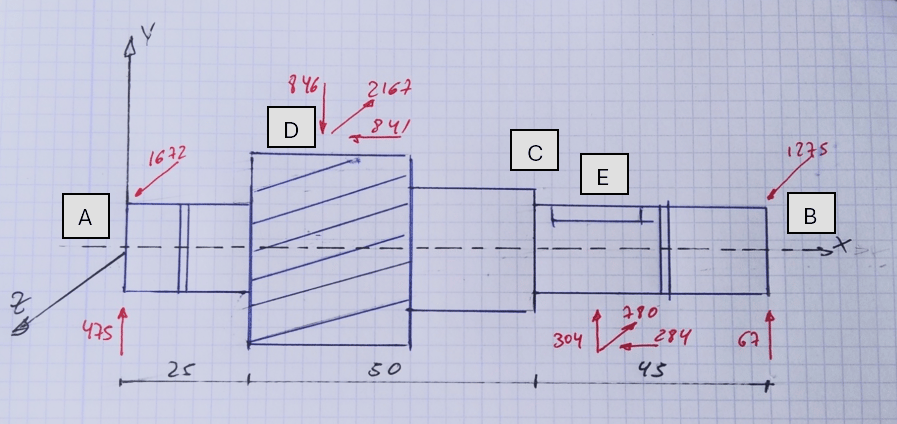

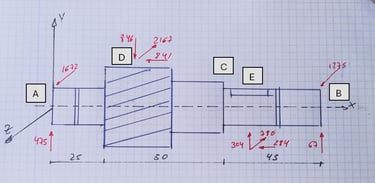

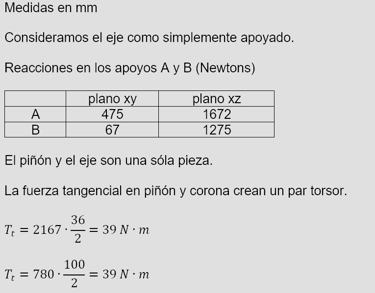

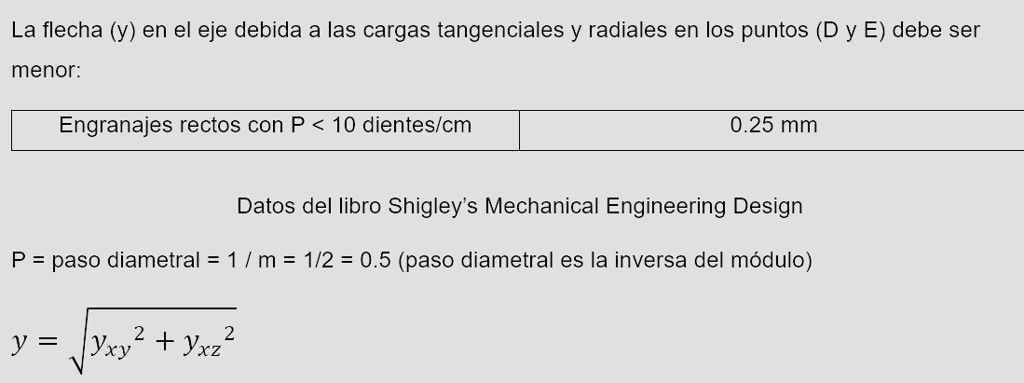

DISEÑO DEL EJE B.

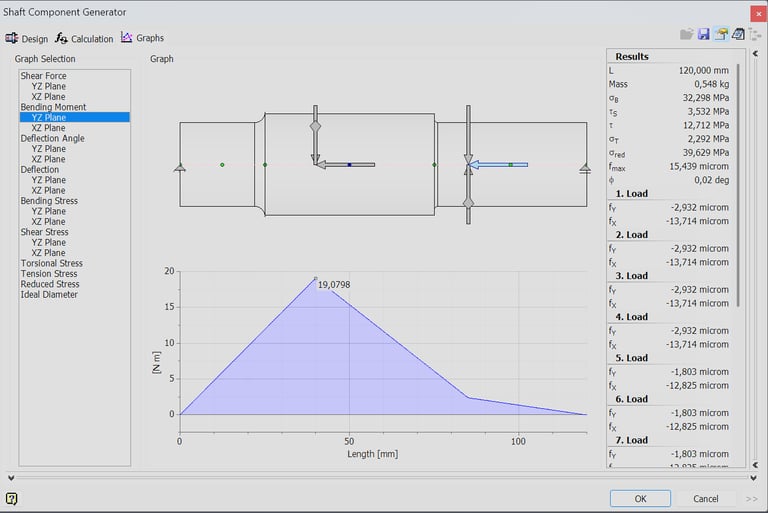

Momento en plano xy

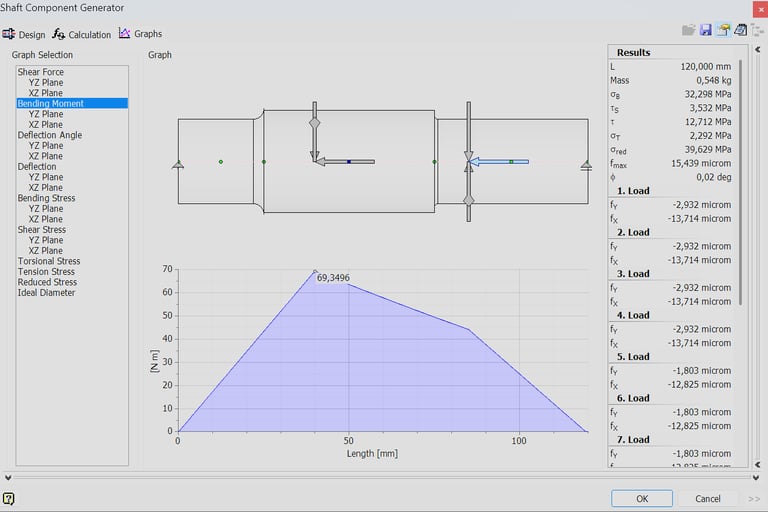

Software Autodesk Inventor

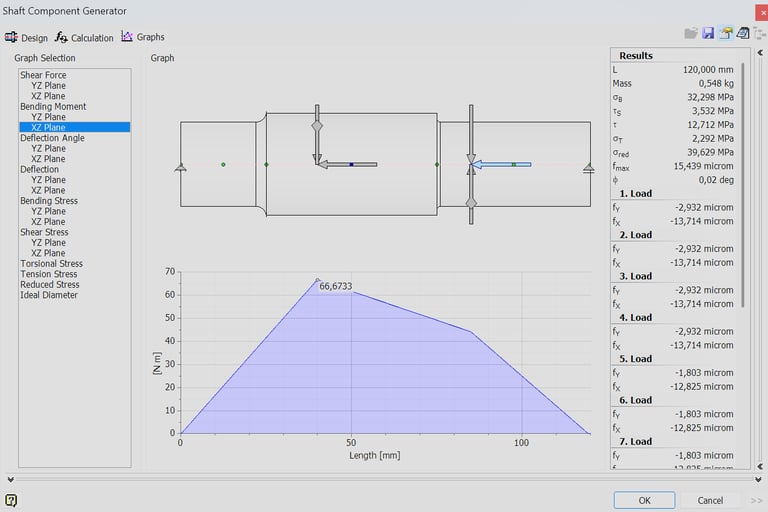

Momento en plano xz
Momento total (suma de vectores en plano xy, xz)
Punto C.
Material acero C22E (UNE EN ISO 683-2)
Sut = 469 MPa
Emplearemos un factor de seguridad n = 3
Ma = 50 N*m
Mm = 0
Ta = 0
Tm = 39 N*m

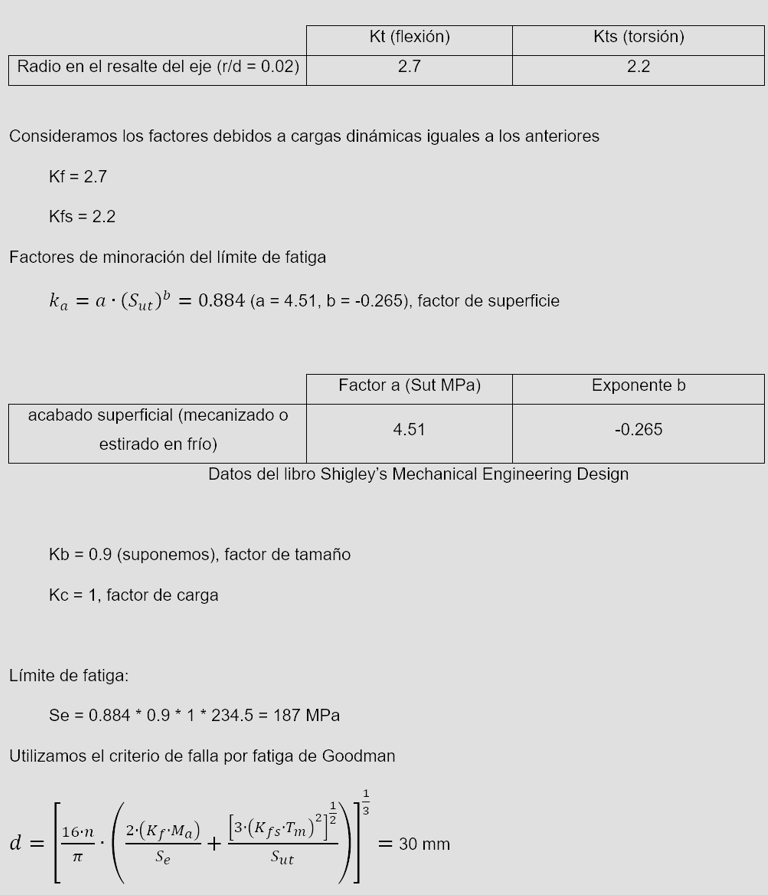

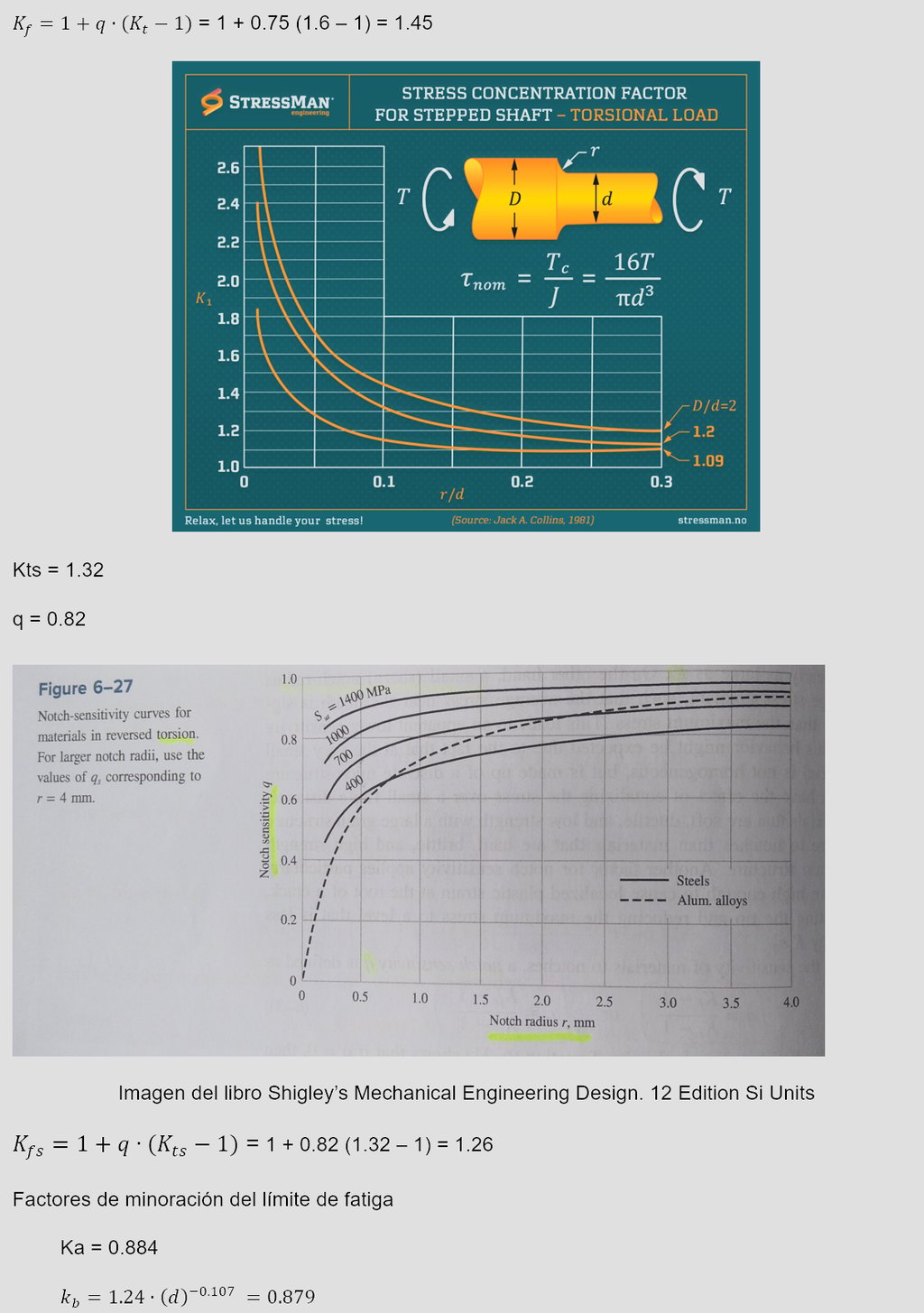

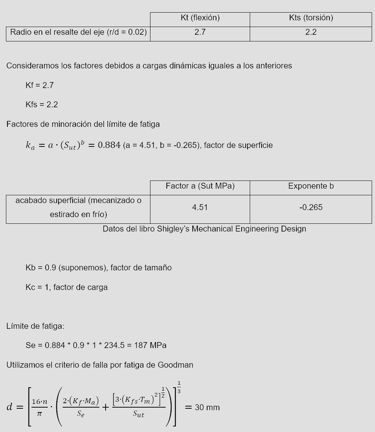

Estimación de los factores de concentración de esfuerzos (datos del libro Shigley’s Mechanical Engineering Design)
Con un diámetro de 30 mm he comprobado que el factor de seguridad es 5 y queremos uno próximo a 3 por lo que utilizamos un diámetro d = 25 mm
Relación de diámetros en un cambio de sección
D/d = 1.2
D = 1.2 * 25 = 30 mm
Suponemos un radio de redondeo
r = d/10 = 2.5 mm
r/d = 0.1
Kt = 1.6

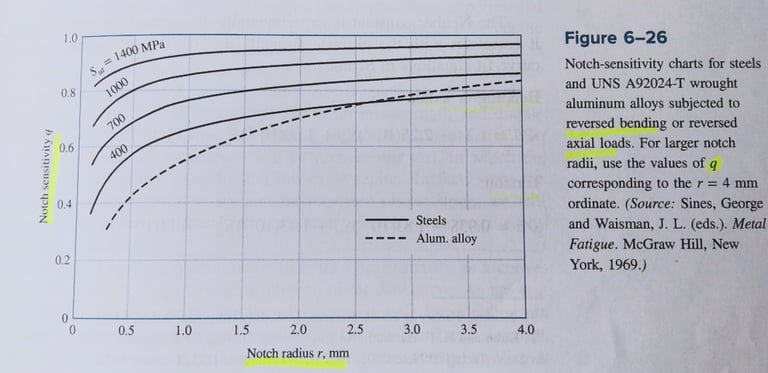

q = 0.75

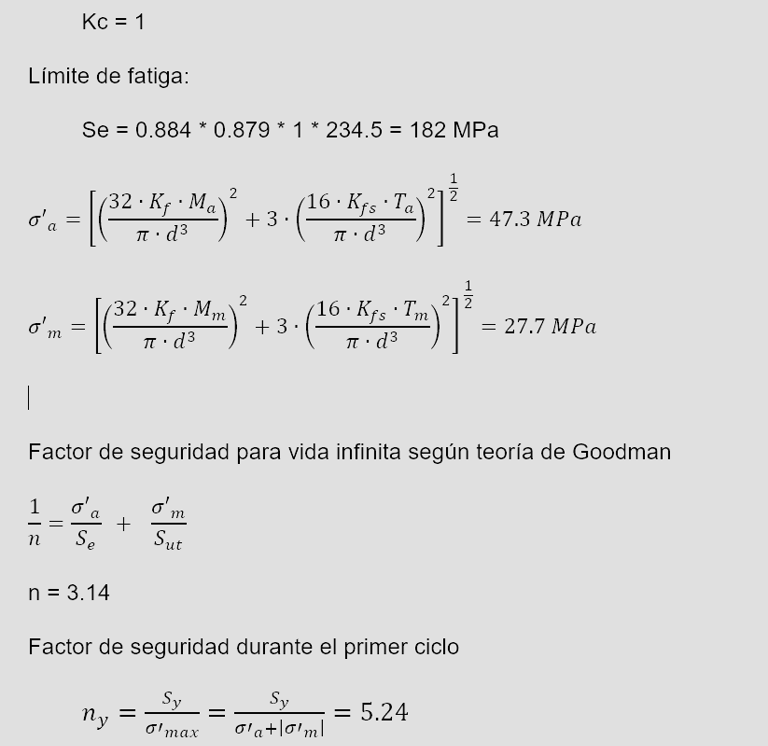

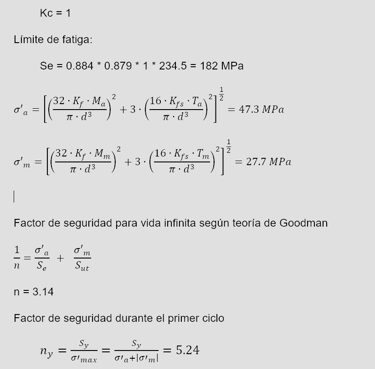

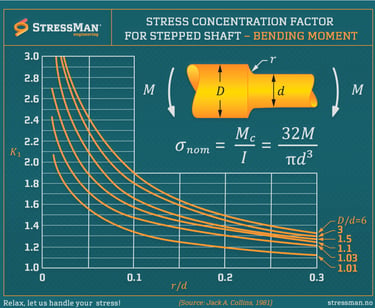

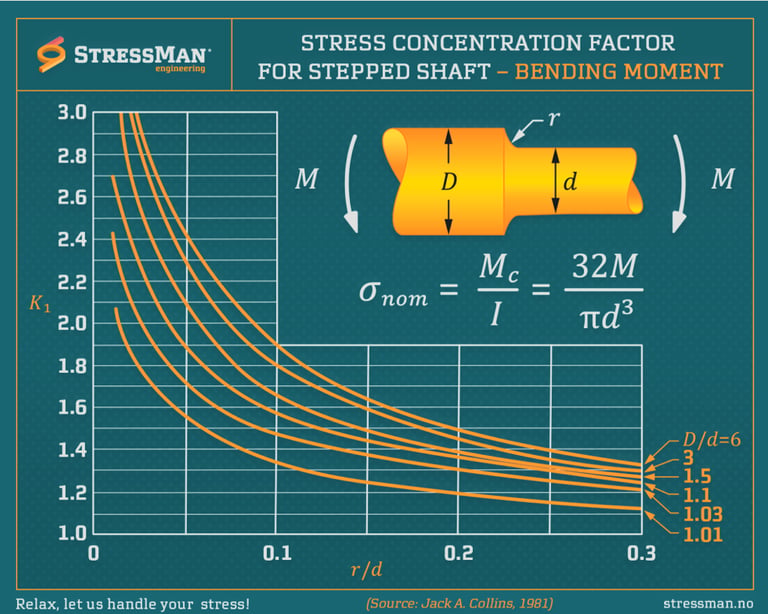

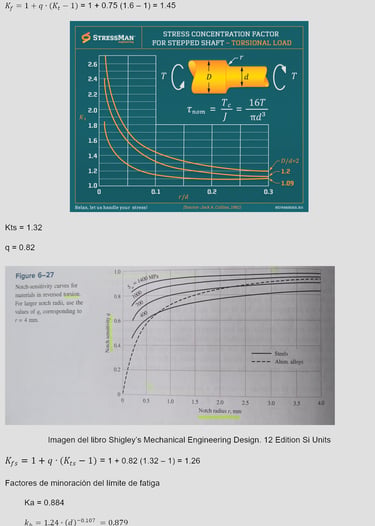

Imagen del libro Shigley’s Mechanical Engineering Design. 12 Edition Si Units

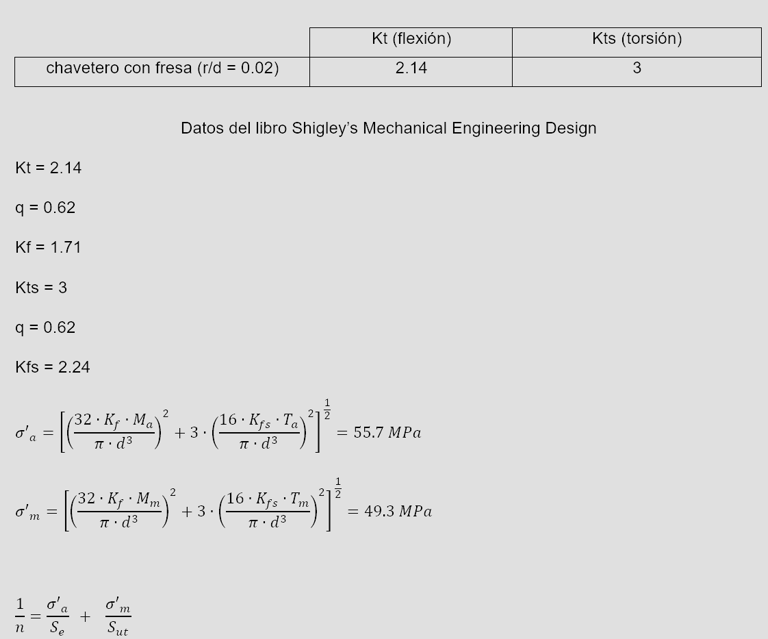

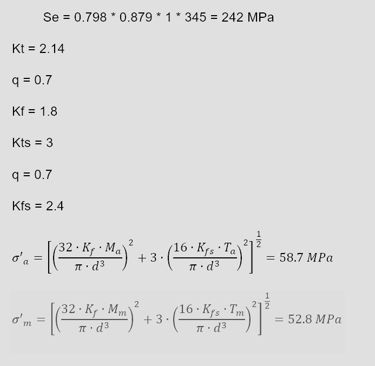

Comprobación del diámetro d = 25 mm al comienzo del chavetero
M = 50 N * m
Suponemos radio en el fondo del chavetero
r/d = 0.02 (tabla anterior)
r = 0.02 * 25 = 0.5 mm
n = 2.43 (menor que 3)
El chavetero es una zona más crítica de concentración de tensiones que el punto C
Podemos aumentar el diámetro o bien elegir un acero más resistente.
Elegimos un acero C50E
Sut = 690 MPa
Sy = 580 MPa

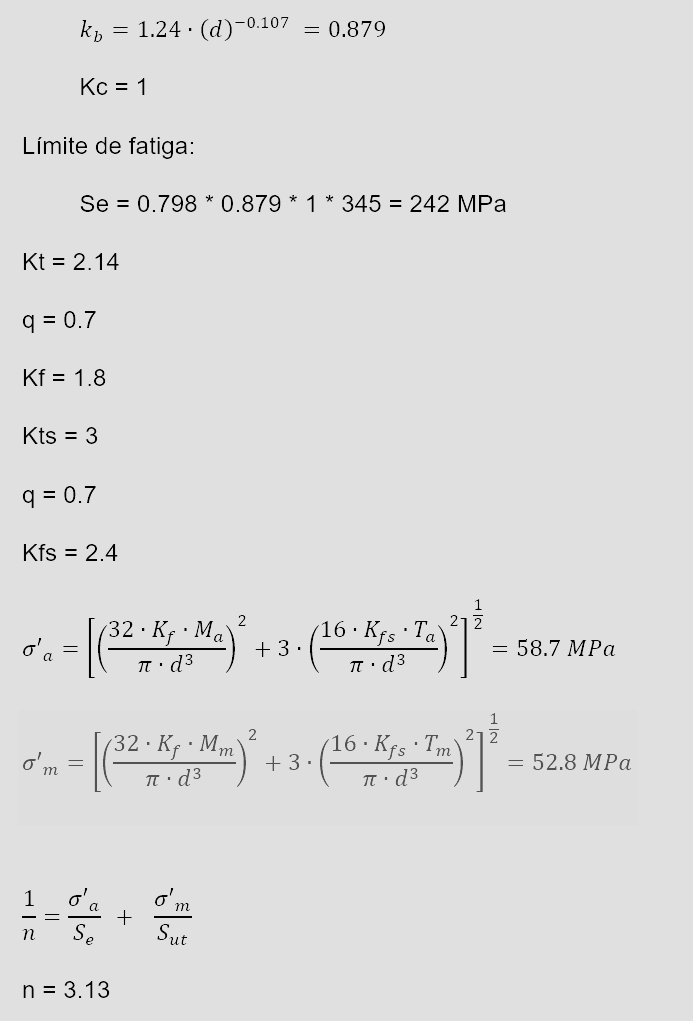

Factores de minoración del límite de fatiga
Ka = 0.798
